一、引言

最近在學習OLED顯示屏的應用，通過OLED顯示時間、年、月、日，以及相關信息。還可以根據喜好添加不同的圖片。可以自行設置時間，控制屏幕的亮滅從而減少電量的損耗。設計中我一共使用了六個端口，OLED顯示屏占用兩個端口，控制加減的按鍵使用了兩個，控制屏幕的亮滅使用了一個。但程序中有一個缺陷，就是星期不會跟著日期的改變而改變，需要自己手動更改，后期如果我學會了再重新添加程序。

二、硬件連接

OLED顯示器的連接與上兩節使用的相同，如果制作實時時鐘，需要再添加一個時鐘芯片，本設計沒有使用時鐘芯片。四個按鍵，切換：P3.4 ，開關：P3.5， -:P3.6， +:P3.7。

三、軟件介紹

1、主函數 （1）、按鍵控制函數

一共使用四個按鍵，第一個為”加“按鍵，第二個為“減”按鍵，第三個為”開關“按鍵，第四個為“模式選擇”按鍵。

if(key2==0)//控制OLED屏幕亮滅
			{
				DelayUs2x(10);
				if(key2==0)
				{  num1++;  }
				while(!key2);
			}
			if(num1==1){  OLED_Display_Off();	num=0;}//關閉
			if(num1==2)num1=0;
			if(num1==0)
			{
				OLED_Display_On();   //打開
			if(key3==0)//模式控制
				{
				DelayUs2x(10);
				if(key3==0)
				{  num++;  }
				while(!key3);
			   }

			if(key0==0)加
			{
				DelayUs2x(10);
				if(key0==0)
				{
				   if(num==1){ hour++;if(hour>=24)hour=0; }//+
				   if(num==2){ minute++;if(minute>=60)hour=0; }//+
           if(num==3){ year++; }//+
           if(num==4){ month++;if(month>=13)month=1;
					                     if((month==1||month==3||month==5||month==7||month==8||month==10||month==12)&&date==31)date=30;
                               if(month==2&&date>28)date=28; 					 }//+
           if(num==5){ date++;if((month==1||month==3||month==5||month==7||month==8||month==10||month==12)&&date>=32)date=1;	   //日
	                   else if(date>=31&&month==4||date>=31&&month==6||date>=31&&month==9||date>=31&&month==11)date=1;
					           else if(date>=29&&month==2)date=1; }//+
           if(num==6){Q++;if(Q>=7)Q=0;}
				}
				while(!key0);
		  }
      if(key1==0)    //減
			{
			    DelayUs2x(10);
				if(key1==0)
				{
				   if(num==1){ hour--;if(hour==255)hour=23; }//-
				   if(num==2){ minute--;if(minute==255)minute=59; }//-
           if(num==3){ year--; }//-
           if(num==4){ month--;if(month==0)month=12;
					                     if((month==1||month==3||month==5||month==7||month==8||month==10||month==12)&&date==31)date=30;
                               if(month==2&&date>28)date=28;}//-

           if(num==5){ date--;if(date==0&&month==1||date==0&&month==3||date==0&&month==5||date==0&&month==7||date==0&&month==8||date==0&&month==10||date==0&&month==12)date=31;
                              else if(date==0&&month==4||date==0&&month==6||date==0&&month==9||date==0&&month==11)date=30;
                              else if(date==0&&month==2)date=28;	}//-
           if(num==6){Q--;if(Q==255)Q=6;}
				}
				while(!key1);
			}
			if(num==7)num=0;

num用來控制對年、月、日、時、分哪一位的修改，等于1對小時的修改，等于2對分鐘的修改，等于3對年的修改，等于4對月的修改，等于5對年的修改，等于6返回。

（2）、顯示函數

顯示背景圖片。背景圖程序需要放在主循環之外。

OLED_DrawBMP(0,0,127,64,BMP1);	//生成圖像

顯示年、月、日、時、分、秒以及星期天。

        OLED_ShowNum(0,0,N,2,8);		//顯示數字
		OLED_ShowChinese(13,0,0,7);	//文字 年

		OLED_ShowNum(22,0,Y,2,8);		//顯示數字
        OLED_ShowChinese(35,0,1,7);	//文字 月

		OLED_ShowNum(46,0,R,2,8);		//顯示數字
        OLED_ShowChinese(59,0,2,7);	//文字 日

		OLED_ShowNum(33,5,S,2,16);		//顯示數字
		OLED_ShowString(50,5,":",16);   //顯示字符串
		OLED_ShowNum(57,5,F,2,16);		//顯示數字
		OLED_ShowString(72,5,":",16);   //顯示字符串
		OLED_ShowNum(79,5,M,2,16);		//顯示數字

        OLED_ShowChinese(75,1,7,13);	//文字 星
        OLED_ShowChinese(88,1,8,13);	//文字 期
		OLED_ShowChinese(101,1,Q,13);	//文字

2、定時器中斷子程序

void Timer0_isr(void) interrupt 1

if(num==500)        //大致1s
   {
    num=0;
	  second++;
	if(second==60)  //秒到60，分鐘加1
	 {
	  second=0;
	  minute++;
	  if(minute==60)//分鐘到60，小時加1
	    {
		 minute=0;
		 hour++;
		 if(hour==24)//小時到24，回零
		  {
			 hour=0;
		   date++;Q++;
				if(Q==8)
					 Q=0;
		   if(month==1||month==3||month==5||month==7||month==8||month==10||month==12)//月1,3,5,7,8,10,12
			 {
			    if(date==31)

					{
						date=0;
					   month++;
						if(month==12)
							month=0;
							year++;
					}
			  }
			  if(month==4||month==6||month==9||month==11)//月4,6,9,11
				{
			    if(date==30)
					{
						date=0;
					   month++;
						if(month==12)
							month=0;
							year++;
					}
			  }
				if(month==2)//月2
				{
	         if(year%4==0)
           {
					    if(date==29)
					      {
					       date=0;
					       month++;
						     if(month==12)
								 {
							      month=0;
							      year++;
								 }
					      }
					 }
			    else if(date==28)
					     {
						     date=0;
					       month++;
						     if(month==12)
						     {
							     month=0;
							     year++;
						     }
					     }
			  }
			}
		  }
	 }

  }

實際中不同月份中天數不相同，1、3、5、7、8、10、12為31天，4、6、9、11為30天，2月為28天。程序中通過循環累加來計算時間，并根據不同的月份采用不同的累加。

四、實物展示

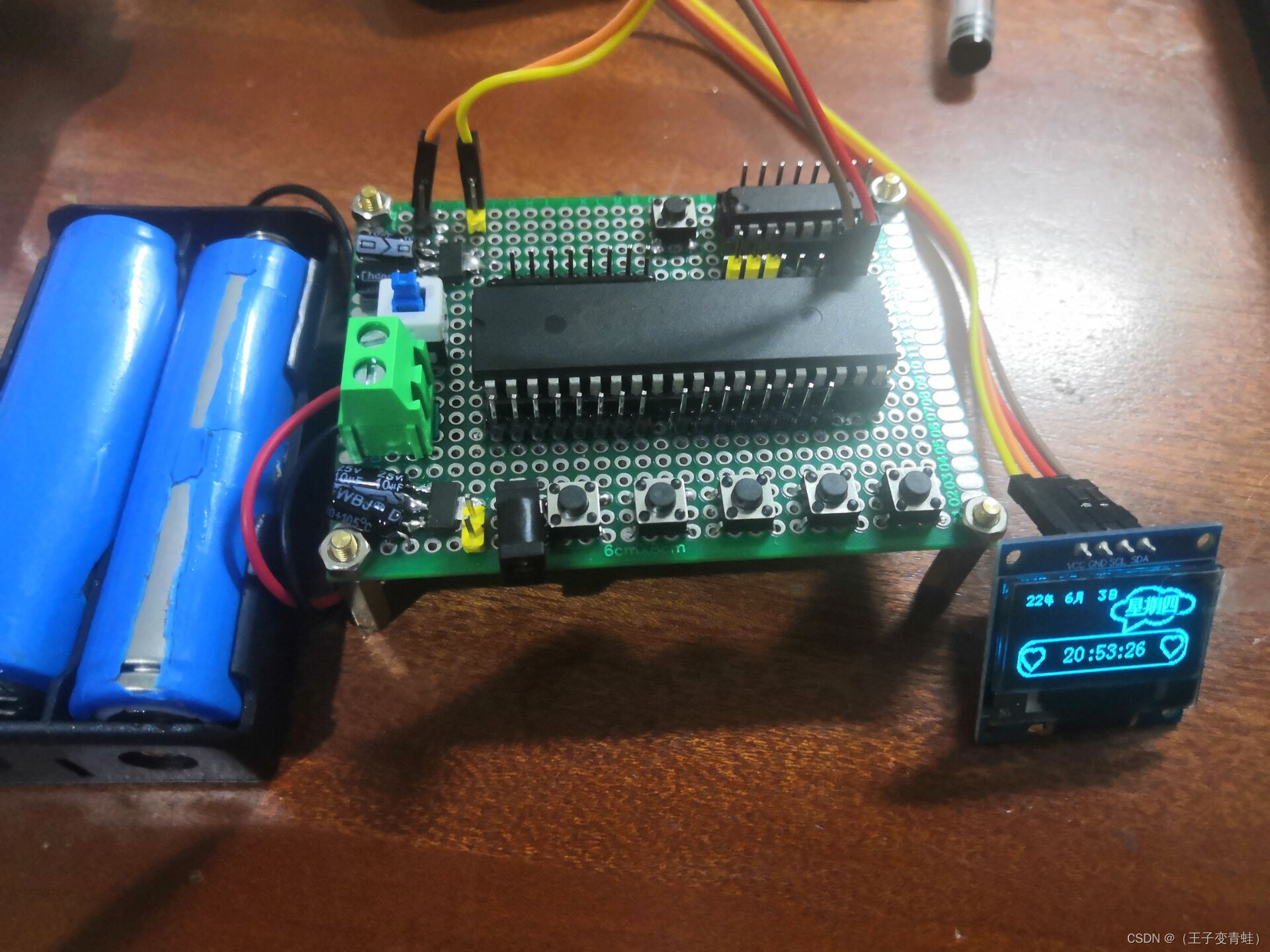

這次我采用了自己焊接的一個單片機最小系統，通過兩節18650電池供電。通過穩壓芯片將電壓降至5V。

OLED時鐘

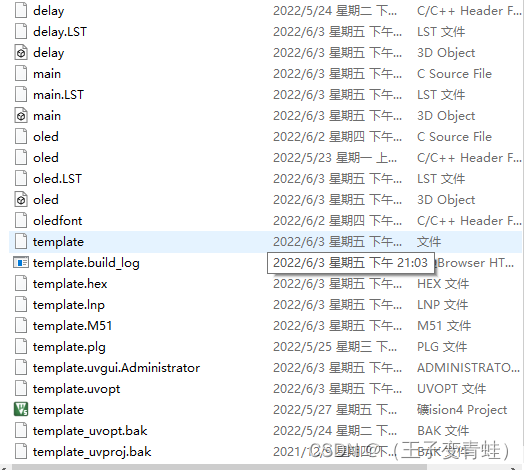

五、源代碼獲取

關注公眾號“小小創客者”回復“OLED時鐘”獲得代碼。若有錯誤歡迎指正。
