這篇文章講一下定時器在西門子PLC編程系統中的應用。

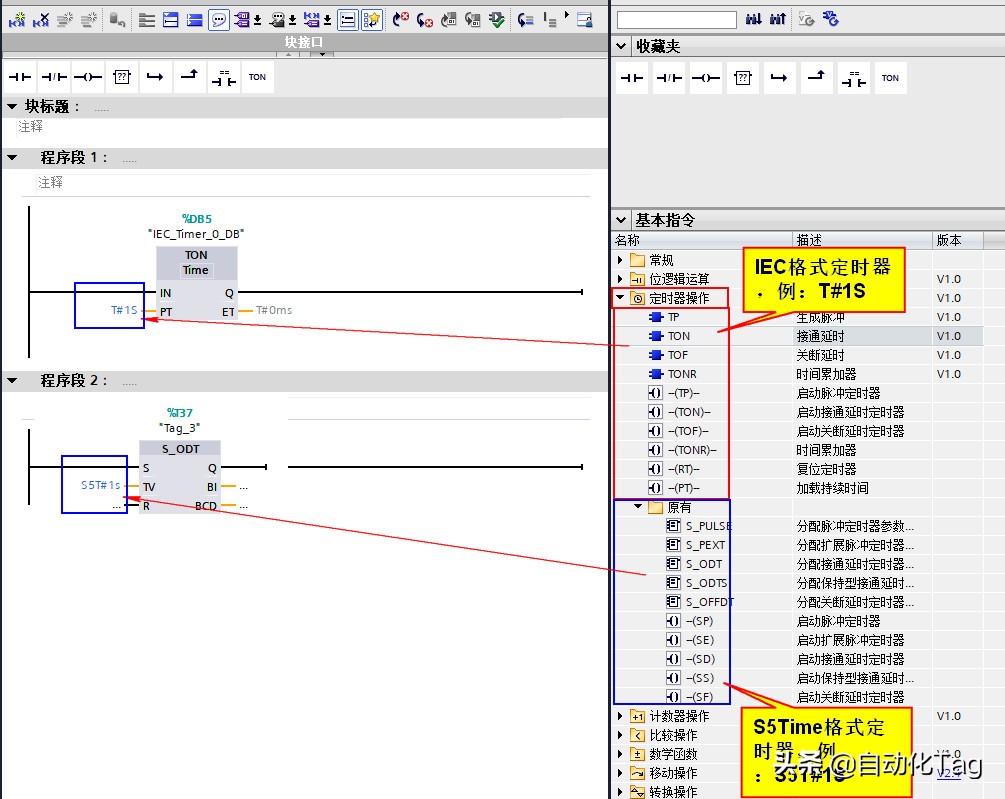

定時器是PLC編程必不可少的指令，在西門子編程系統之中既有老的S5time格式的定時器（step 7編程軟件），也有新的符合國際標準的IEC格式定時器指令。

好多初學者不明白為啥存在兩種定時器的標準。S5Time是西門子特有的定時器書寫格式，而IEC是國際通用標準。這怎么理解呢？例如PLC與西門子的HMI、WinCC畫面組態，需要連接時間定時器的數據，因為雙方都支持S5Time數據類型，我們可以直接讀寫時間。但是當使用第三方的編程軟件或者上位機需要與西門子PLC進行時間數據的交互的時候，第三方的編程體系中用IEC的數據形式，這就麻煩了，需要我們把S5Time的數據格式轉換成IEC格式。轉換是技術活，需要特殊的處理，這就使編程很不友好了。

所以，西門子推出TIA軟件平臺后，直接集成了IEC數據類型，那么與第三方的通訊就可以直接采用了而不需要再去轉換。西門子主推的是IEC定時器，之所以還有老的S5Time格式，我認為是因為照顧300，400編程和對老設備的維護使用。

時間定時器的使用很簡單，西門子提供了4種程序塊和7種線圈類型的時間定時器指令。而我們使用頻率最高的應該是TON延時接通定時器。

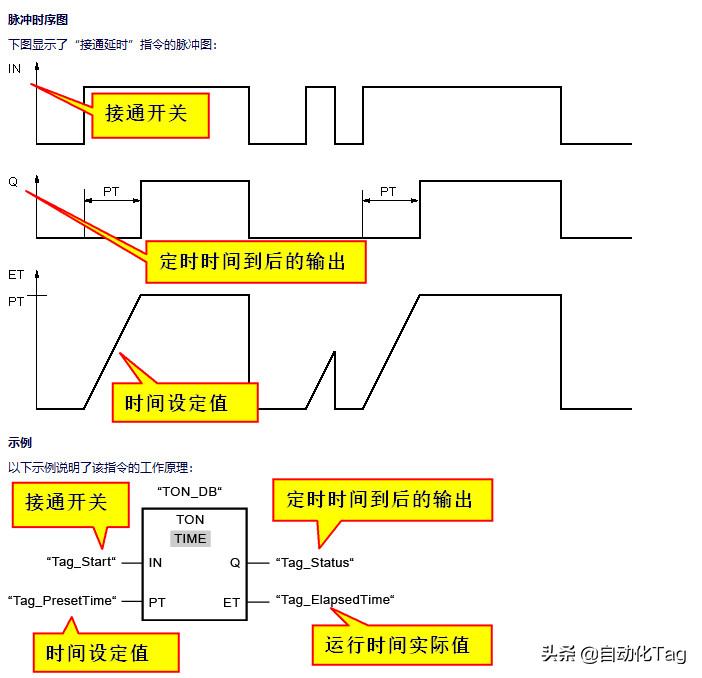

F1幫助手冊的時序圖。

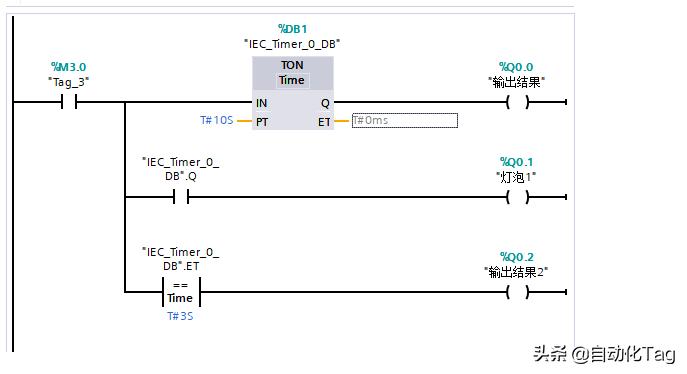

TIA中編程應用：

上面程序為M1.0導通3秒時，Q0.2接通。

導通10秒后，Q0.1和Q0.0接通。

定時器的在使用時會生成一個背景DB塊，這個DB塊是唯一的，不能重復。

下篇文章探討定時器編程的使用方法和幾個案例。
