作為稱重傳感器資深人士，對于稱重傳感器的屏蔽線是否需要接地這一問題，我可以給出明確的回答：稱重傳感器的屏蔽線需要接地。#科普瑞傳感器#

稱重傳感器的屏蔽線被設計成能夠屏蔽外部干擾信號的線路，通常是黃綠色的線，有時會在接線端子上標有“GND”或“地”的字樣。

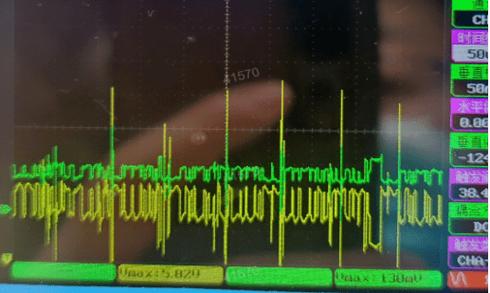

如果傳感器的屏蔽線沒有正確接地，可能會導致干擾信號的問題，因?yàn)閭鞲衅骱徒邮针娐分g會出現電位差，使得信號的傳輸和解析變得困難。

特別是當傳感器埋入地下或者安裝在潮濕的環境中時，缺乏接地可能會導致嚴重的測量偏差和誤差。

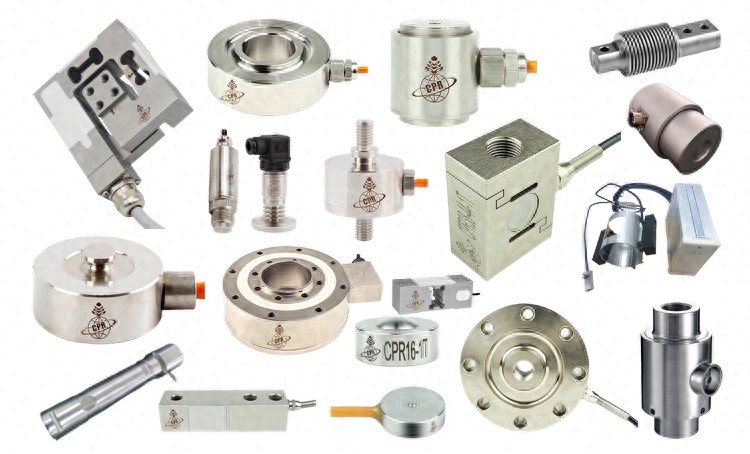

稱重傳感器

為了正確接地傳感器的屏蔽線，需要遵循以下幾點：

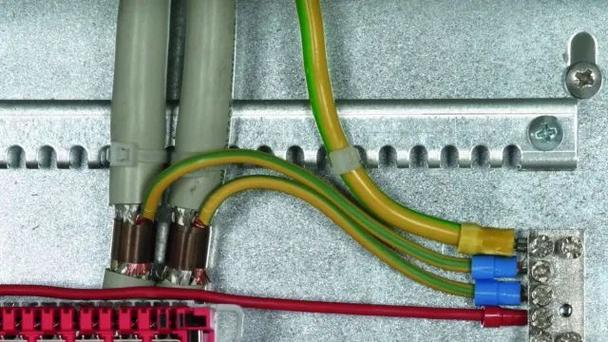

將屏蔽線連接到測量系統的地線或接地線上。地線通常由綠色或綠黃色線表示，也可以直接將屏蔽線與接收電路的接地點相連。

保持屏蔽線與信號線之間的良好隔離，以避免磁場和電場相互影響。

單獨短接地，避免與其他線路公用一個接地點，以減少接地電流和噪聲的影響。

注意接地位置的選擇，通常選擇離采集器近的地點，避免線路過長導致的信號衰減和干擾。

使用足夠粗的接地導線，以確保傳感器正常工作和信號準確性。

綜上所述，稱重傳感器的屏蔽線接地對于保證測量結果的準確性和穩定性至關重要。正確的接地方法可以保證傳感器接收到的信號準確可靠地傳輸?shù)浇邮针娐分校瑥亩玫秸_的重量值。因此，在實際安裝和使用中，我們需要正確地接地傳感器的屏蔽線，避免干擾信號的問題。

市面上常見的工業交換機接口類型

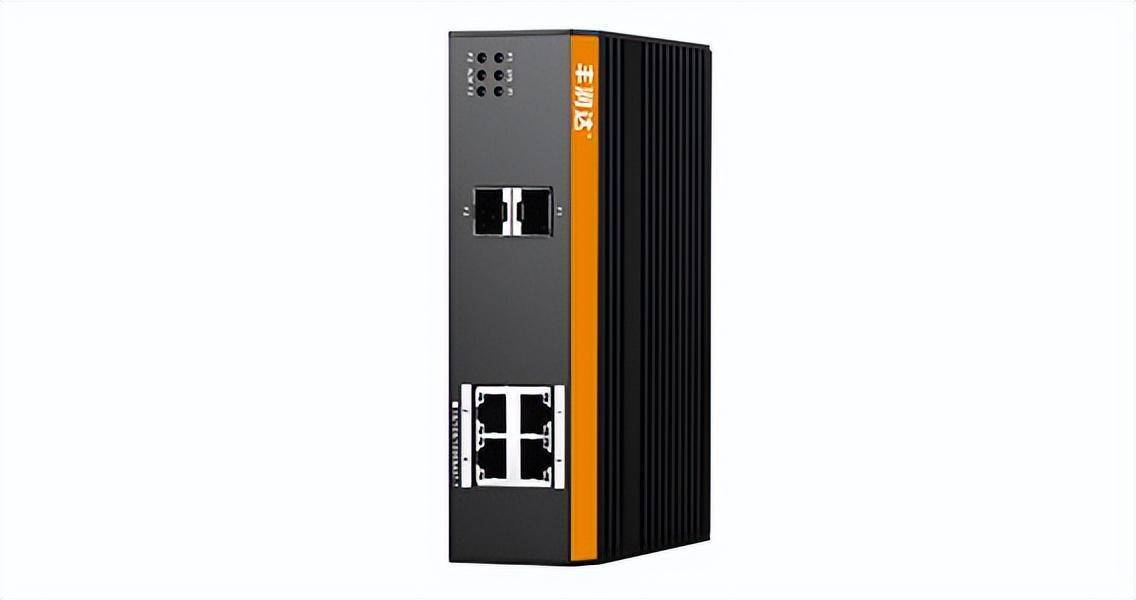

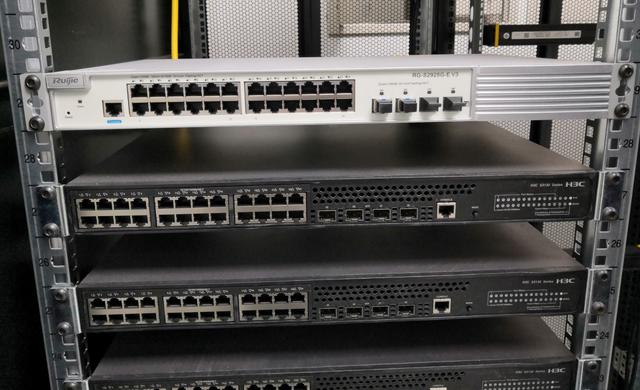

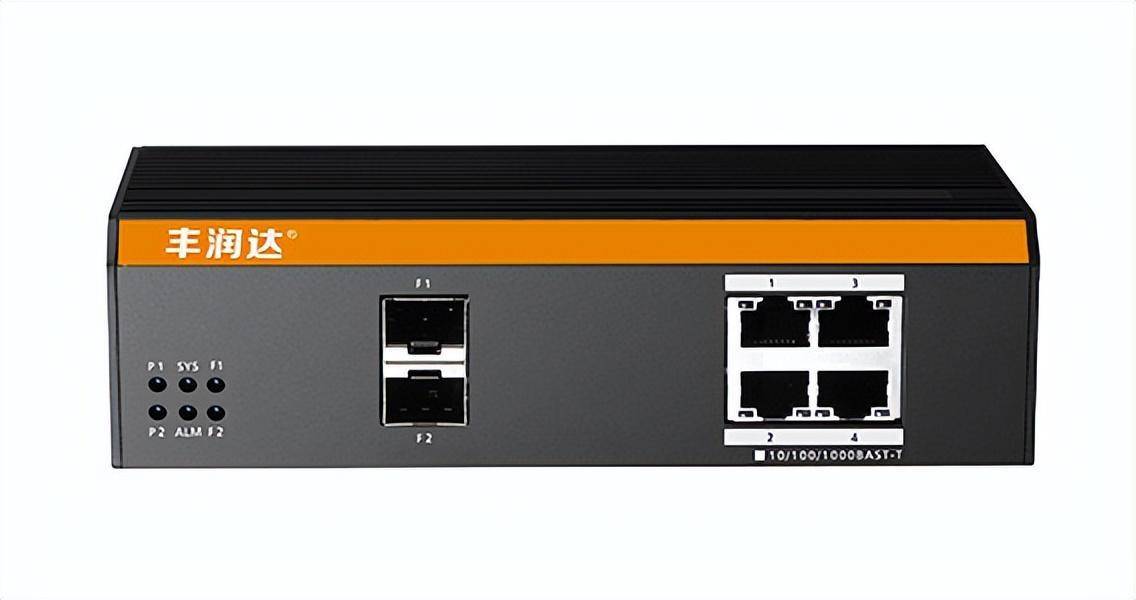

工業交換機是連接到局域網節點的網絡設備，其接口類型隨著各種局域網和傳輸介質類型的發展而變化。通過分析局域網的主要網絡類型和傳輸介質的發展過程，我們不難發現各種工業交換機接口類型。接下來我們來看看市面上常見的一些工業交換機接口類型，豐潤達科技會詳細給您介紹!

1. 雙絞線RJ-45接口

這是我們見過最多，使用最廣的接口類型，屬于雙絞線以太網接口類型。它不僅用于最基礎的10Base-T以太網，也用于目前主流的100Base-TX快速以太網和-TX千兆以太網。雖然他們使用的傳輸介質都是雙絞線類型，但是他們各自采用了不同版本的雙絞線類型，比如第一條10Base-T type 3線到支持-TX千兆速率的type 6線，中間的100Base-TX type使用所謂的type 5，super-type 5線，當然也可以是type 6線。這些RJ-45接口看起來完全一樣，就像一個扁平的“T”。與之相連的是RJ-45水晶頭，一個水晶頭和連接水晶頭的雙絞線網線。

2. 光纖接口

雖然從100Base時代就開始使用光纖作為傳輸介質，但在當時，為了與常用的100Base-TX相區別，這種百兆網絡被稱為“100Base-FX”，其中“F”是光纖的第一個字母。但當時與傳統的雙絞線介質相比，優勢并不明顯，價格也比雙絞線介質貴很多，所以光纖在100Mbps時代并沒有得到廣泛應用。技術正式實施后才得以全面應用，因?yàn)樵谶@個速率下，雖然也有雙絞線介質方案，但性能遠不如光纖，而且在連接距離上優勢明顯，非常適合城域網和廣域網。

目前，光纖傳輸介質的發展相當迅速，各種光纖接口層出不窮。但在工業交換機中，無論是在100Base-FX還是-FX網絡中，光纖接口都以SC型為主。

工業交換機的SC接口外觀可以看出和RJ-45接口很像，只是SC接口看起來更扁平，縫隙很淺。這主要取決于接觸芯片的類型。如果是8片銅彈片，那就是RJ-45接口，如果是銅柱，那就是SC光纖接口。

3. AUI接口和BNC

AUI接口專門用于連接粗同軸電纜。雖然目前這種網絡在局域網中并不多見，但是在一些大型企業網絡中可能還是會有一些遺留的粗同軸電纜令牌網絡設備，所以有些工業交換機也保留了幾個AUI接口，最大程度的滿足用戶的需求。AUI接口是一個15針“D”形接口，類似于顯示器接口。這種接口在很多網絡設備中也有，比如路由器，甚至服務器，路由器上的AUI接口示意圖。

BNC是專門用來連接細同軸電纜的接口，目前提供這種接口的工業交換機并不多見。但是，一些RJ-45以太網工業交換機和集線器也提供了一些BNC接口，專門用于連接以細同軸電纜為傳輸介質的令牌網。

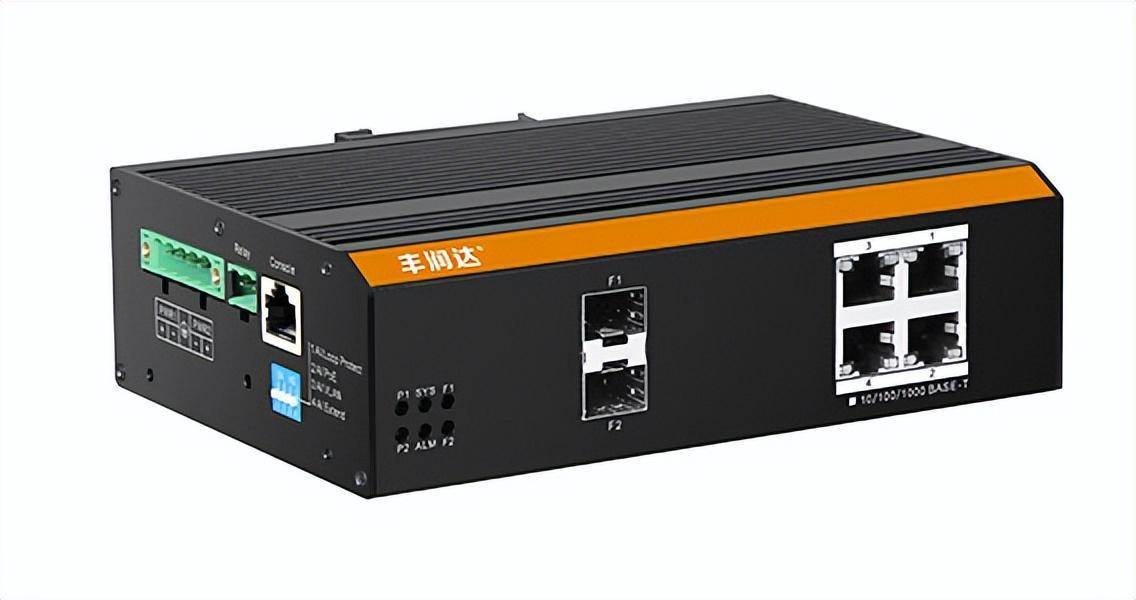

4. Console接口

我們知道，這個接口是用來配置工業交換機，所以只有網管類型工業交換機可用。此外，需要注意的是，并非所有的網絡管理類型工業交換機都可用。那是因?yàn)楣I(yè)交換機的配置方式有很多，比如Telnet命令行、Web、TFTP等。雖然理論上工業交換機的基本配置必須通過Console(控制)口，但是部分品牌的工業交換機的基本配置在出廠時就已經配置好了，不需要IP地址、基本用戶名等基本配置，所以這類網管類型工業交換機不需要提供這個Console接口，目前還是占大多數。這個類工業交換機通常只需要通過簡單的Telnet或者Java程序Web進行一些高級配置。

當然，一些工業交換機仍然提供Console接口，但需要注意的是，并非所有工業交換機都具有用于工業交換機配置的相同Console端口，一些使用RJ-45控制臺接口作為路由器。而另一些使用串行端口作為Console接口。

兩個工業交換機的控制臺端口不同。有一個9孔的“母”連接器和一個9針的“公”連接器。它們通常被稱為“DB-9”接口，但它們都是用工業交換機配置的。

除了以上兩個工業交換機Console端口，還有一個接口是工業交換機配置中常用的，那就是25針“D”接口。

無論工業交換機采用的是DB-9或DB-25串口還是RJ-45接口，在配置工業交換機時，一般都需要通過專用的控制臺線路連接到配置計算機的串口(通常稱為終端)，該控制臺線路兼容工業交換機的不同控制臺端口。控制臺線有兩種，一種是串行線，即兩端都是串行接口(兩端是母的或者一端是公的另一端是母的)，兩端可以分別插入電腦的串口和工業交換機的控制臺口;另一種是兩端帶有RJ-45連接器的柔性扁平電纜(RJ-45到RJ-45)。由于柔性扁平電纜的兩端都是RJ-45接口，因此不能直接連接到計算機的串口。因此，必須同時使用RJ-45到DB-9(或RJ-45到DB-25)適配器。一般來說，這樣的控制臺線纜和對應的DB-9或DB-25適配器會隨機贈送在工業交換機的包裝盒中。

5. FDDI接口

在100Mbps時代早期，還有另一種類型的FDDI網絡，中文名字叫“光纖分布式數據接口”。顯然，其傳輸介質也是光纖，其接口類型主要是SC型。目前因?yàn)閮?yōu)勢不明顯，已經基本消失。

綜上所述，以上五種是工業交換機的一些常見接口類型。當然也會有一些接口類型，比如前面提到的ATM網絡接口，光纖網絡接口的類型遠不止SC。但是這些接口在企業局域網工業交換機中通常是不會遇到的，這里就不詳細介紹了。返回搜狐，查看更多
