1.軟件項目管理 1.1 PERT圖

(1)學習目標

1.會計算最早時刻

2.會計算最晚時刻

3.會計算松弛時間

4.會計算關鍵路徑

(2)PERT概述

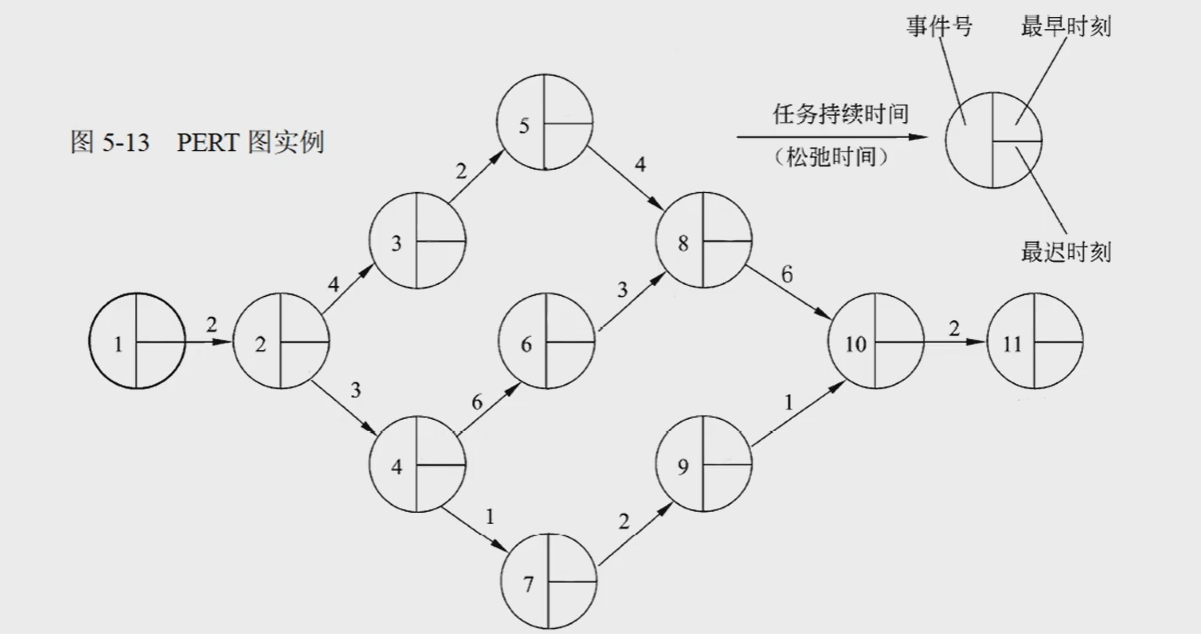

PERT圖是一個有向圖，圖中的箭頭表示任務，它可以標上完成任務所需要的時間。圖中的結點表示流入結點的任務的結束，并開始流出結點的任務，這里把結點成為事件。只有當流入該結點的所有任務都結束了，節點所表示的時間才出現，流出結點的任務才開始。事件本身不消耗時間和資源，它僅表示某個時間點，一個事件有一個事件號和出現該事件的最早時間和最遲時刻。最早時刻表示此時刻之前從該事件出發的任務不可能開始；最遲時刻表示從該事件出發的任務必須在此時刻之前開始，否則整個工程就不能如期完成。每個任務還可以有一個松弛時間，表示在不影響整個工期前提下完成該任務有多少余地。

最早時刻：從開頭開始計算，一般首結點的開始時間為0，最早時刻為前驅最早時刻+路徑上的時間=該結點最早時刻，如果遇到多個箭頭指向一個結點(例如:5結點和6結點同時指向8,入度為2)，即入度為n，則他的最早時刻取最大的那個值 。

? 例如：

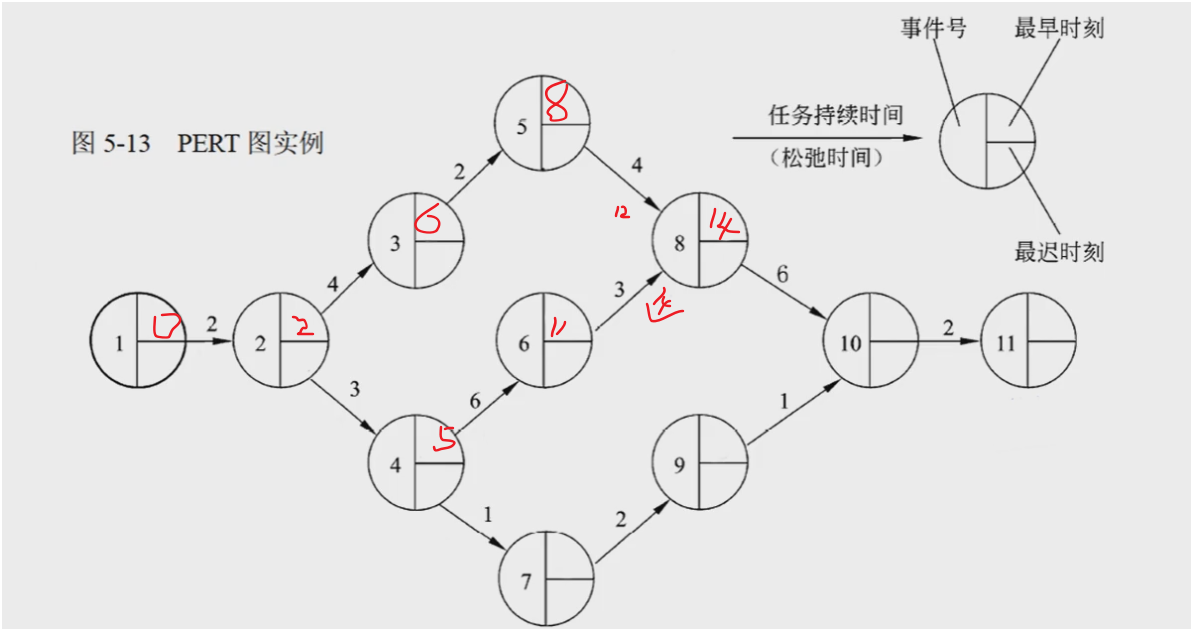

? ①入度為1:對于結點2來說，它只有一個入度他的前驅結點是1，又因為首結點的最早開始時刻為0，所以2結點的最早時刻為0+2=2；相對于3來說，他的前驅結點是2，他的最早時刻為2，完成該任務的時間為4(就是路徑上的數字)，所以3的最早時刻為6

? ②入度為n:對于結點8來說，他的入度為2，如果計算他的最早時刻，取計算值為最大的那個，如下圖，計算8結點時，一個是12，另一個是14，14大于12，所以最后8的開始結點為14

==最晚時刻:==從末尾往前推，首先要把最早時刻的尾結點的最早時刻計算出來，然后另尾結點的最早時刻和最晚時刻相等。于是尾結點的最遲時刻就有了，然后就可以依次往前推，如果遇到多個結點對應一個結點(例如3節點和4結點同時指向2)取最小的那個

==松弛時間:==就是不耽誤任務按照如期時間完成，可以摸魚的時間，計算方式，對于某個結點來說，他的最早時刻和最晚時刻不相同，他倆相減就是松弛時間，但是也有特殊情況，就是一個結點對應兩個結點，對于一個結點來說，那個時間剛好完成任務，但是對于另一個結點來說，從這個時刻開始，還有多余的時間用來摸魚(例如4結點到6結點和7結點)，這樣的可以分別計算。

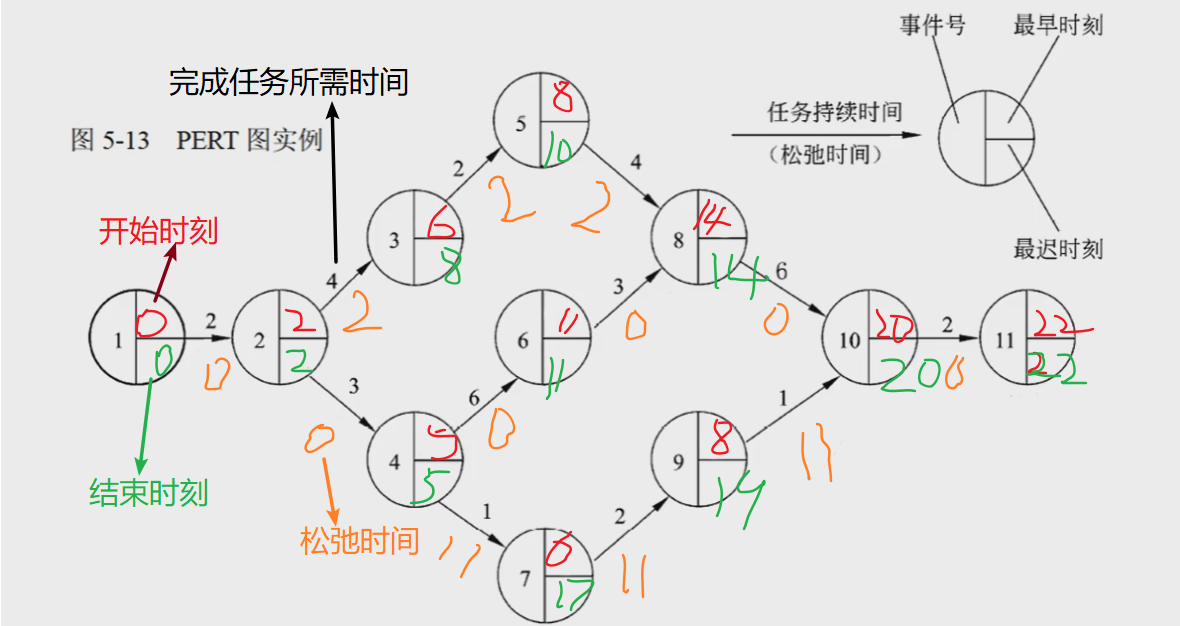

關鍵路徑:就是為了不耽誤工期，一天都不能摸魚的，即松弛時間為0的那一條路徑:如圖所示，關鍵路徑為1–>2–>4–>6–>8–>10–>11

PERT圖視頻講解

1.2 項目活動圖

1.知道怎么計算最早時刻

2.知道怎么計算最晚時刻

3.掌握松弛時間計算

4.掌握關鍵路徑求解

5.掌握關鍵路徑長度

6.掌握某個頂點或者活動是否在關鍵路徑上

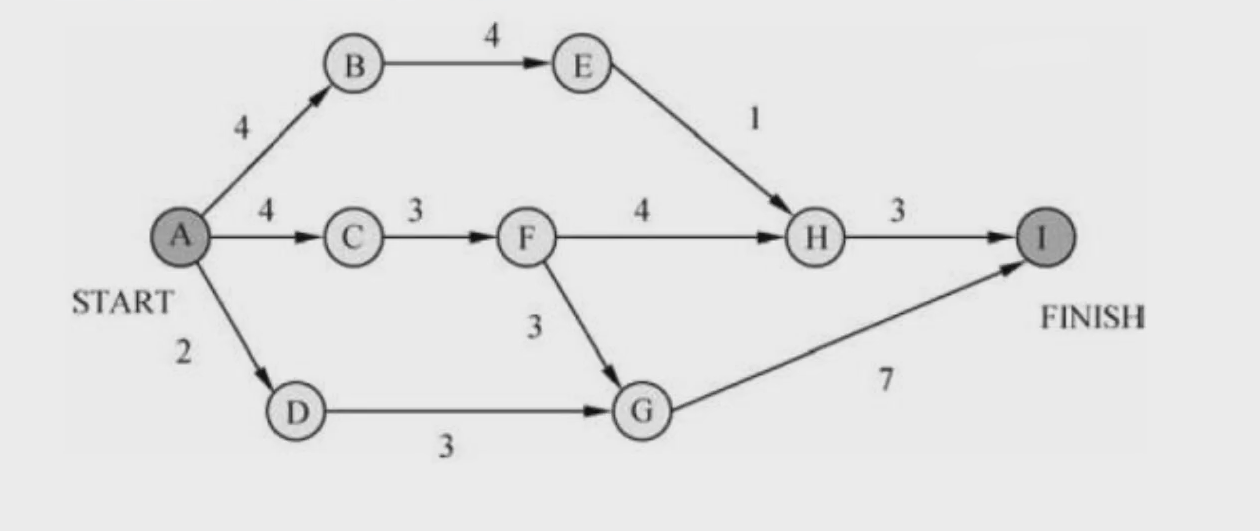

下圖是一個軟件項目的活動圖，其中頂點表示項目里程碑，連接頂點的邊表示活動，邊上的值表示完成活動所需要的時間

這個模型的最早時間，最晚時間，松弛時間，關鍵路徑計算方式和PERT圖的計算方式相同，這里我只提一點關鍵路徑的長度和某個頂點或者活動是否在關鍵路徑上的計算。

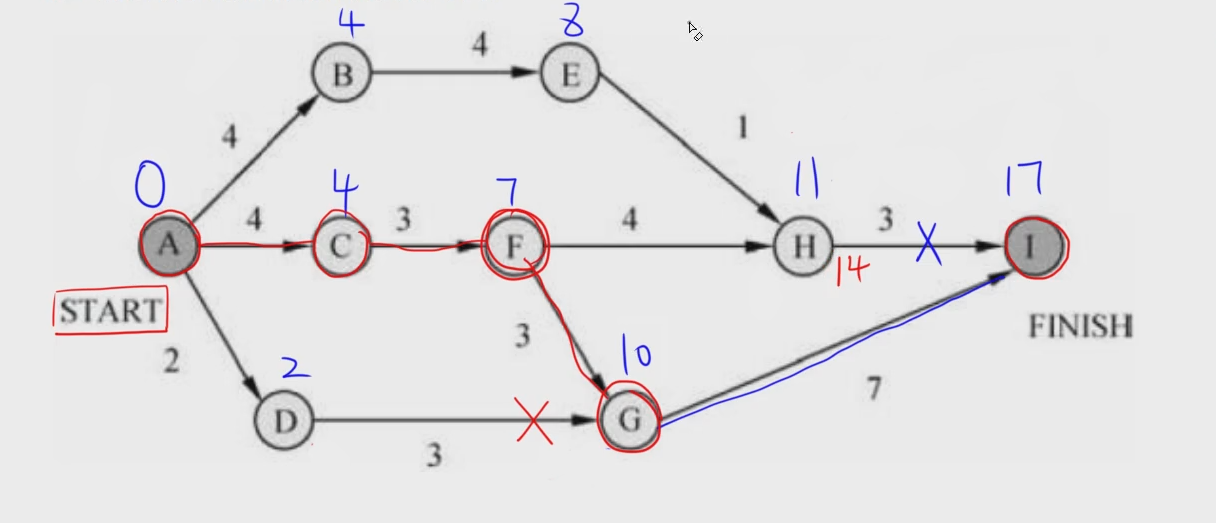

==關鍵路徑的長度:==尾結點完成任務的最早時刻(下圖的關鍵長度為17)

某個頂點或者活動是否在關鍵路徑上:首先找出關鍵路徑的點和路徑，不在這上面的點或者線就不是在關鍵路徑上。(該圖的關鍵路徑是A—>C—>F—>G—>I，不在這里面的是非關鍵路徑點或者路關鍵徑)

在這里面的是非關鍵路徑點或者路關鍵徑)

活動圖視頻講解

項目：小型局域網的搭建（基礎知識+案例）

項目1 信息技術基礎應用

任務3 小型局域網搭建

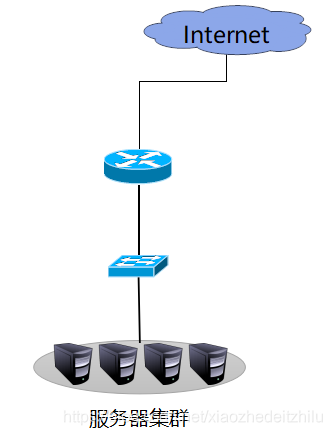

計算機網絡，是指將地理位置不同的具有獨立功能的多臺計算機及其外部設備，通過通信線路連接起來，在網絡操作系統，網絡管理軟件及網絡通信協議的管理和協調下，實現資源共享和信息傳遞的計算機系統。

互聯網（)又稱因特網，即廣域網、城域網、局域網及單機按照一定的通訊協議組成的國際計算機網絡。互聯網是指將兩臺計算機或者是兩臺以上的計算機終端、客戶端、服務端通過計算機信息技術的手段互相聯系起來的結果，人們可以與遠在千里之外的朋友相互發送郵件、共同完成一項工作、共同娛樂。同時，互聯網還是物聯網的重要組成部分，根據中國物聯網校企聯盟的定義，物聯網是當下幾乎所有技術與計算機互聯網技術的結合,讓信息更快更準得收集、傳遞、處理并執行

1.3.2 任務描述

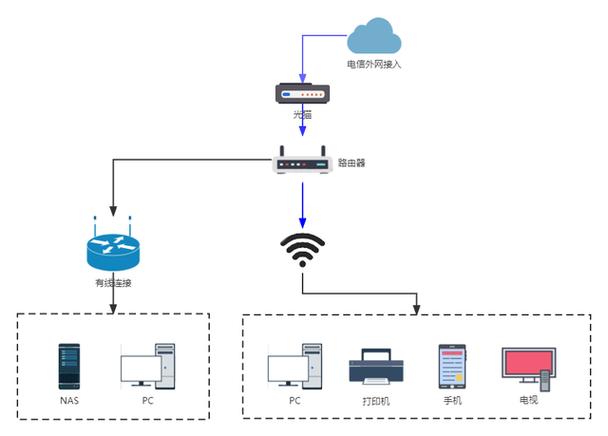

為了便于和同學們在一起共同討論學習，交流心得，共享資源等，王明同學需要動手創建一個獨立的宿舍局域網，所以便在模擬器下搭建了一個拓撲圖，拓撲圖如下：

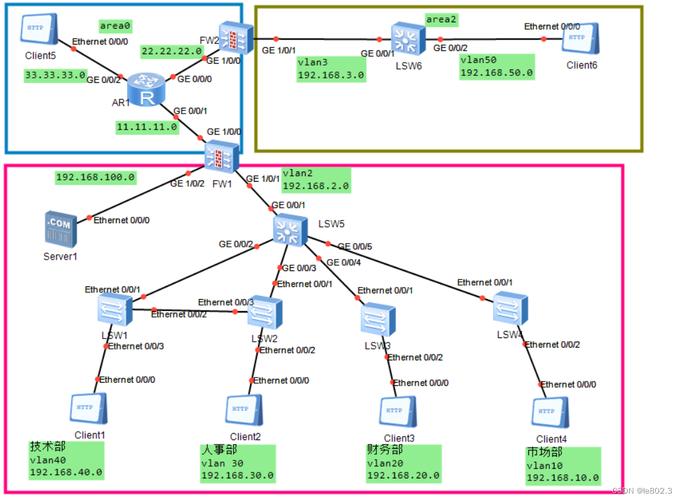

1.3.2 任務分析

要完成本項工作任務，需要進行以下操作。

（1）按照拓撲圖搭建拓撲

（2）理解交換機路由器的基本概念和功能

（3）創建寬帶網絡連接。

（4）可以正常訪問外網

該工作任務的實施，要求操作人員必須了解交換機路由器的基本概念和功能

并且理解的基本知識，，并掌握寬帶連接的創建操作，這樣才能將個人計算機通過宿舍局域網接入。

1.3.3 任務實現

一、 必備知識

1．計算機網絡的分類

計算機網絡的分類標準有很多種，主要的分類標準有根據網絡所使用的傳輸技術分類、

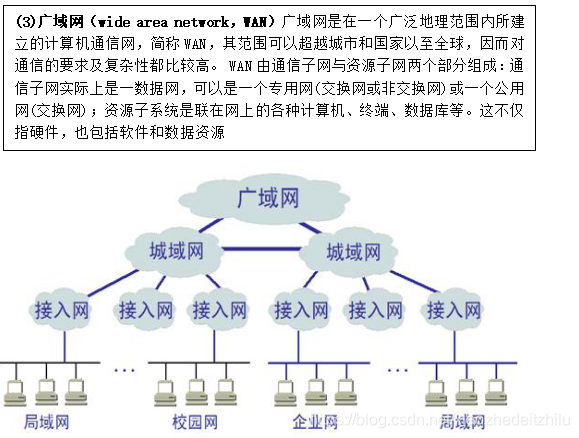

根據網絡的拓撲結構分類、根據網絡協議分類等。各種分類標準只能從某一方面反映網絡的特征。根據網絡覆蓋的地理范圍和規模分類是最普遍采用的分類方法，它能較好地反映出網絡的本質特征。由于網絡覆蓋的地理范圍不同，它們所采用的傳輸技術也就不同，因此形成不同的網絡技術特點與網絡服務功能。依據這種分類標準，可以將計算機網絡分為三種：局域網、城域網和廣域網。

2．網絡拓撲結構

按照拓撲學的觀點，將主機、交換機等網絡設備單元抽象為“點”，網絡中的傳輸介質抽象為“線”，那么計算機網絡系統就變成了由點和線組成的幾何圖形，它表示了通信介質與各結點的物理連接結構。這種結構稱為計算機網絡拓撲結構。

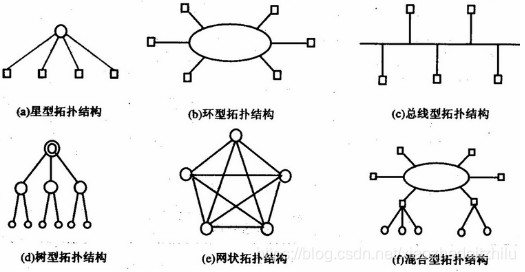

按照網絡中各結點位置和布局的不同，計算機網絡可分為星型拓撲、環型拓撲、總線型拓撲、樹型拓撲、網狀拓撲和混合型拓撲等網絡類型，如圖所示。

網絡基本拓撲結構圖

現今網絡中，和廣域網都采用網狀型拓撲結構；而大多數局域網都采用樹型拓撲結構，也就是多個層次的星型網絡縱向連接而成。

3.TCP/IP協議

TCP/IP協議( / )叫做傳輸控制協議，又叫網絡通訊協議，這個協議是國際互聯網絡的基礎。

TCP/IP是網絡中使用的基本的通信協議。雖然從名字上看TCP/IP包括兩個協議，傳輸控制協議(TCP)和網際協議(IP)，但TCP/IP實際上是一組協議，它包括上百個各種功能的協議，如：遠程登錄、文件傳輸和電子郵件等，而TCP協議和IP協議是保證數據完整傳輸的兩個基本的重要協議。通常說TCP/IP是協議族，而不單單是TCP和IP。

TCP/IP是用于計算機通信的一組協議，我們通常稱它為TCP/IP協議族。它是70年代中期美國國防部為其ARPANET廣域網開發的網絡體系結構和協議標準，以它為基礎組建的是目前國際上規模最大的計算機網絡，正因為的廣泛使用，使得TCP/IP成了事實上的標準。

之所以說TCP/IP是一個協議族，是因為TCP/IP協議包括TCP、IP、UDP、ICMP、RIP、、SMTP、ARP、TFTP等許多協議，這些協議一起稱為TCP/IP協議。以下我們對協議族中一些常用協議英文名稱和用途作一介紹：

TCP( Control )傳輸控制協議

IP( )網間網協議

UDP(User )用戶數據報協議

ICMP( Control Message )互聯網控制信息協議

SMTP(Simple Mail )簡單郵件傳輸協議

SNMP(Simple Network manage )簡單網絡管理協議

FTP(File )文件傳輸協議

ARP(Address )地址解析協議

數據鏈路層包括了硬件接口和協議ARP，RARP，這兩個協議主要是用來建立送到物理層上的信息和接收從物理層上傳來的信息；

網絡層中的協議主有IP，ICMP，IGMP等，由于它包含了IP協議模塊，所以它是所有機遇TCP/IP協議網絡的核心。在網絡層中，IP模塊完成大部分功能。ICMP和IGMP以及其他支持IP的協議幫助IP完成特定的任務，如傳輸差錯控制信息以及主機/路由器之間的控制電文等。網絡層掌管著網絡中主機間的信息傳輸。

傳輸層上的主要協議是TCP和UDP。正如網絡層控制著主機之間的數據傳遞，傳輸層控制著那些將要進入網絡層的數據。兩個協議就是它管理這些數據的兩種方式：TCP是一個基于連接的協議；UDP則是面向無連接服務的管理方式的協議。

 Telnet：提供遠程登錄（終端仿真）服務。
 FTP ：提供應用級的文件傳輸服務，說的簡單明了點就是遠程文件訪問等等服務。
 SMTP：不用說拉，天天用到的電子郵件協議。
 TFTP：提供小而簡單的文件傳輸服務，實際上從某個角度上來說是對FTP的一種替換（在文件特別小并且僅有傳輸需求的時候）。
 SNTP：簡單網絡管理協議。看名字就不用說什么含義了吧。
 DNS：域名解析服務，也就是如何將域名映射城IP地址的協議。
 HTTP：不知道各位對這個協議熟不熟悉啊？這是超文本傳輸協議。

那么我現在為大家詳細的解釋OSI七層模型，以及對應的功能

物理層：建立、維護、斷開物理連接。

數據鏈路層：控制網絡層與物理層之間的通信，解決的是所傳輸數據的準確性的問題。為了保證傳輸，從網絡層接收到的數據被分制成特定的可悲物理層。傳輸的幀。幀是用來一棟數據的結構包，他不僅包括原始數據，還包括發送方和接收方的物理地址以及糾錯和控制的信息。其中的地址確定了幀將發送的。位置，糾錯和控制信息則保證幀的準確到底。如果傳送數據的過程中，接收點檢測到數據有錯誤，就通知發送方重新發送一幀。

該層的作用包括了物理地址尋址
