如何使用軟件進行數據庫設計（多對多關系）

1 多對多關系示例

1、表名和字段

學生表：Student(s_id,s_name,s_birth,) -->學生編號，學生姓名,，出生年月，學生性別

課程表：Course(c_id,c_name) -->課程編號，課程名稱

教師表：Teacher(t_id,t_name) -->教師編號，教師姓名

成績表：Score(s_id,c_id,s_score) -->學生編號，課程編號，分數

教師—課程表(teach)：Teach(t_id,c_id)

2、表之間的關系

學生與課程之間是多對多(m:n)的關系：一名學生要學習多門課程，一門課程有多名學生學習。

教師與課程之間是多對多(m:n)的關系：一個老師可以上多門課程，一門課程可以由多個老師上

注意：多對多的關系，會生成第三張表，將多對多的關系轉換成一對多的關系

2 創建CDM

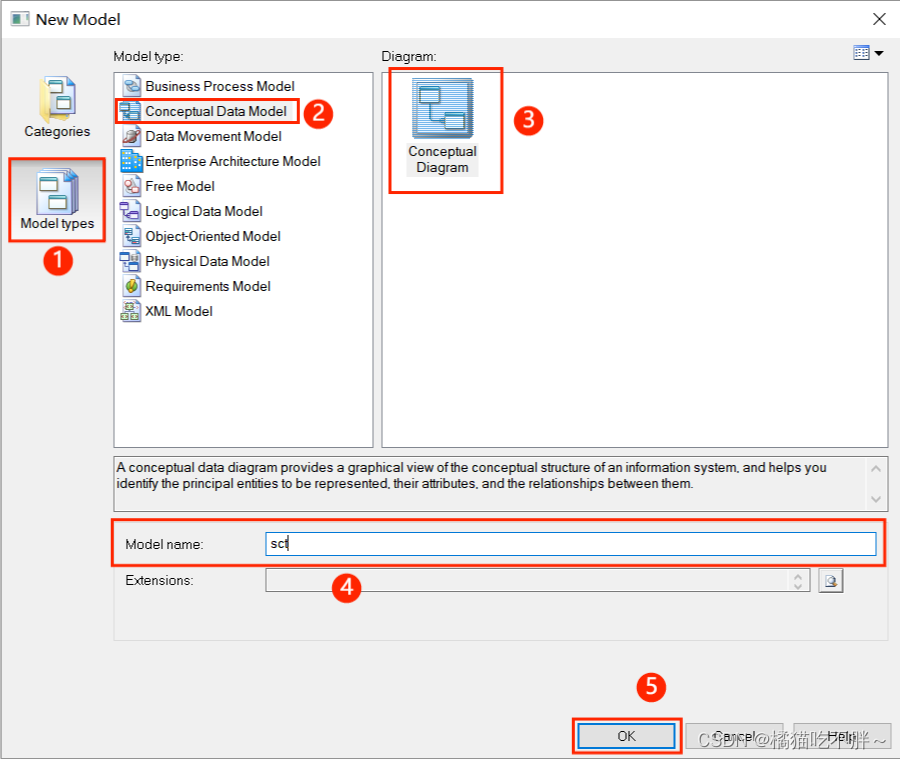

點擊菜單欄“File”，點擊“New Model”，打開New Model對話框，在該對話框中：

①選擇第二個，Model types；

②選擇第二個， Data Model；

③默認選中了 Diagram

④在Model name處為模型起一個名字，在本例中命名為：sct；

⑤點擊ok。

將改名，改成CDM，然后點擊保存按鈕，選擇合適的路徑保存該模型。

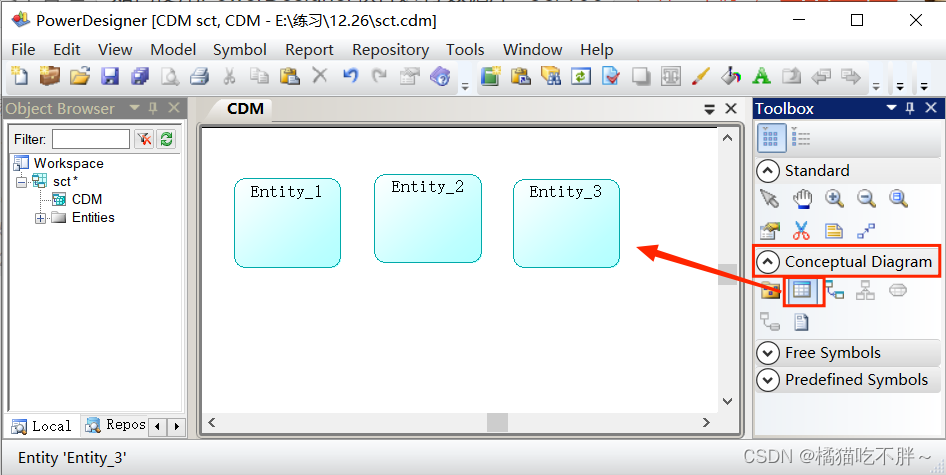

在最右邊的Toolbox，選擇 Diagram，選擇第2個圖標，在中間的繪圖區域繪圖，有幾個實體，就點幾下鼠標（在本例中有三個實體，因此繪制三個），然后將鼠標恢復成箭頭狀態。

①雙擊第一個實體圖標（剛剛創建的藍色的圖像），根據Student表（s_id，s_name,,）進行繪制；

②進入General界面，更改Name，本例中更改為：Student；

③點擊，添加屬性，在Name處填寫字段名，在Data Types處選擇數據類型（兩個圖標都是修改數據類型的選項），如果該字段為主鍵，則勾選中間列（Primary ）；

④點擊，在Name處添加主屬性，點擊下方的“應用”，再點擊確定。

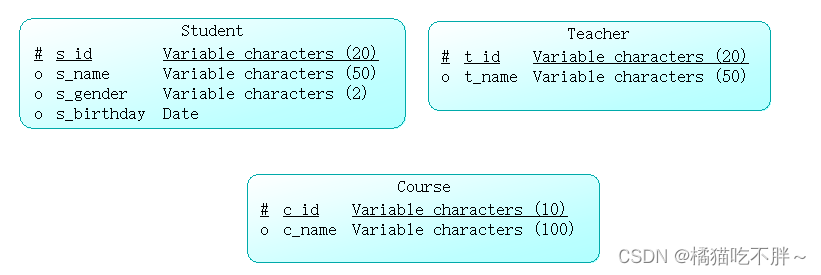

其余的兩個實體圖標也按照上面的方法進行設置，設置結果如下所示：

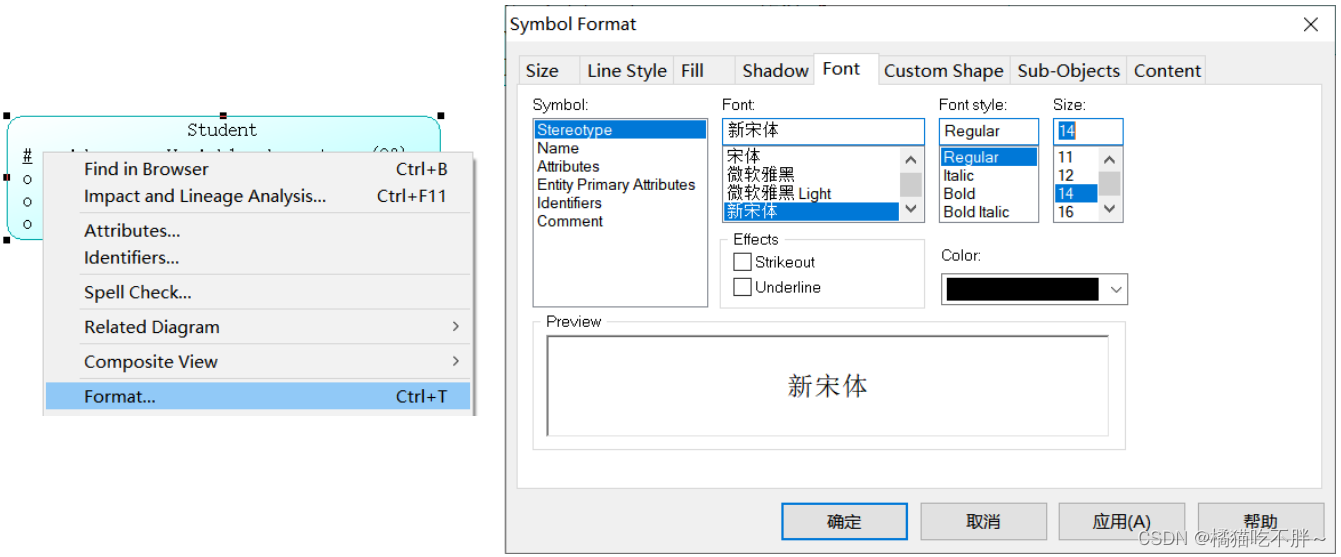

為了使實體圖看起來更美觀，為實體圖設置字體等。鼠標右擊Student實體圖，選擇選擇Format，然后點擊Font選項卡，在這里可以修改字體，最后點擊“應用”，再點擊“確定”即可，Teacher和Course實體圖也是同樣操作。

3 建立實體之間的聯系

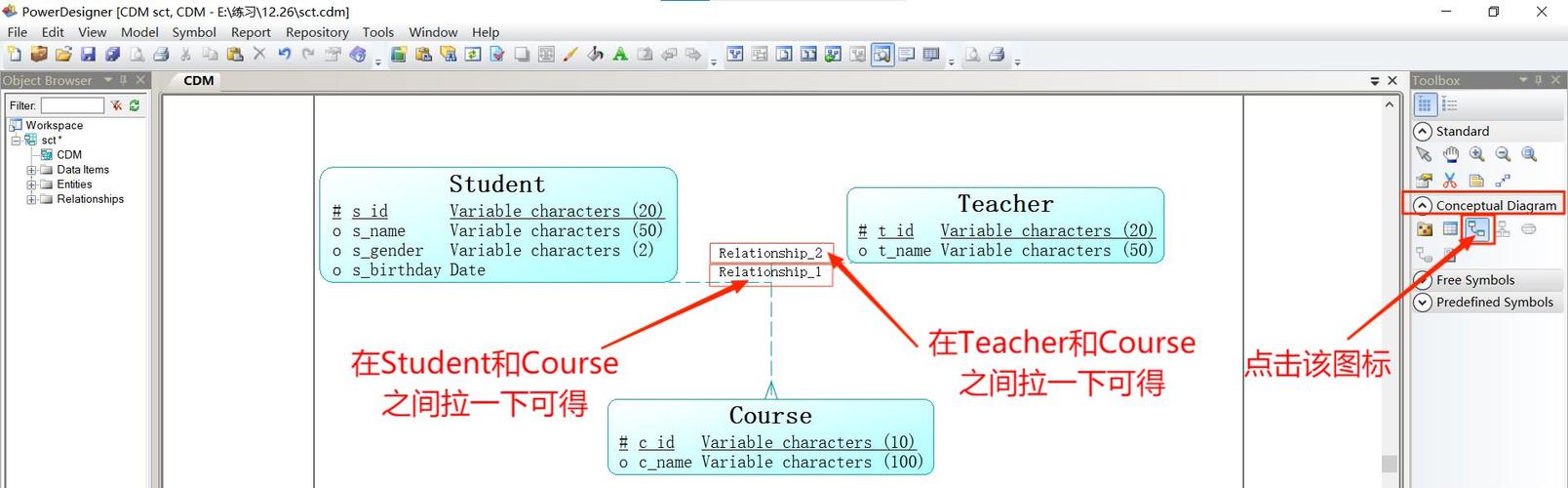

①點擊Toolbox下的 Diagram下的第3個小圖標（）；

②將鼠標按住從Student框內拉到Course框內，再松開鼠標，然后將鼠標切換回去箭頭，Teacher和Course也相同。

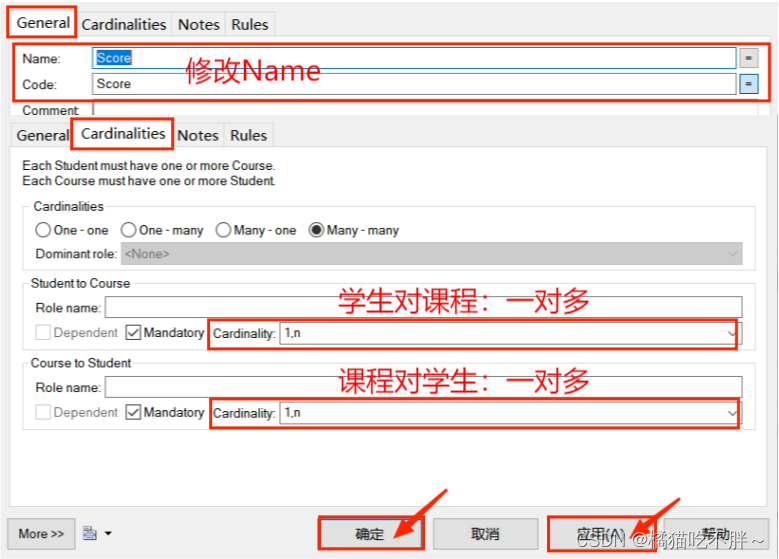

雙擊部分，會彈出關系窗口，在General選項卡中將Name改名，學生和課程之間的關系是成績，因此將Name修改為Course。然后點擊選項卡，在Student to Course部分選擇1：n，在Course to Student部分選擇1：n，點擊最下面的應用，再點擊確定。

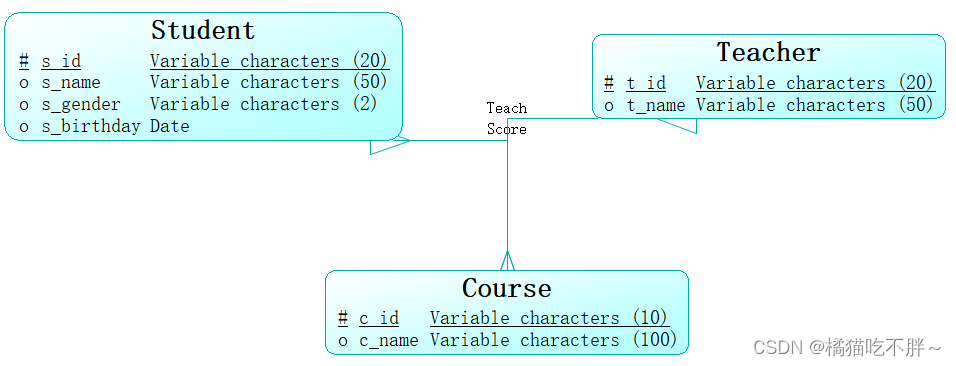

雙擊，在General選項卡中將Name改名，老師和課程之間的關系是上課，因此將Name修改為Teach。然后點擊選項卡，在Teacher to Course部分選擇1：n，在Course to Teacher部分選擇1：n，點擊最下面的應用，再點擊確定。得到下面的效果：

4 檢查CDM

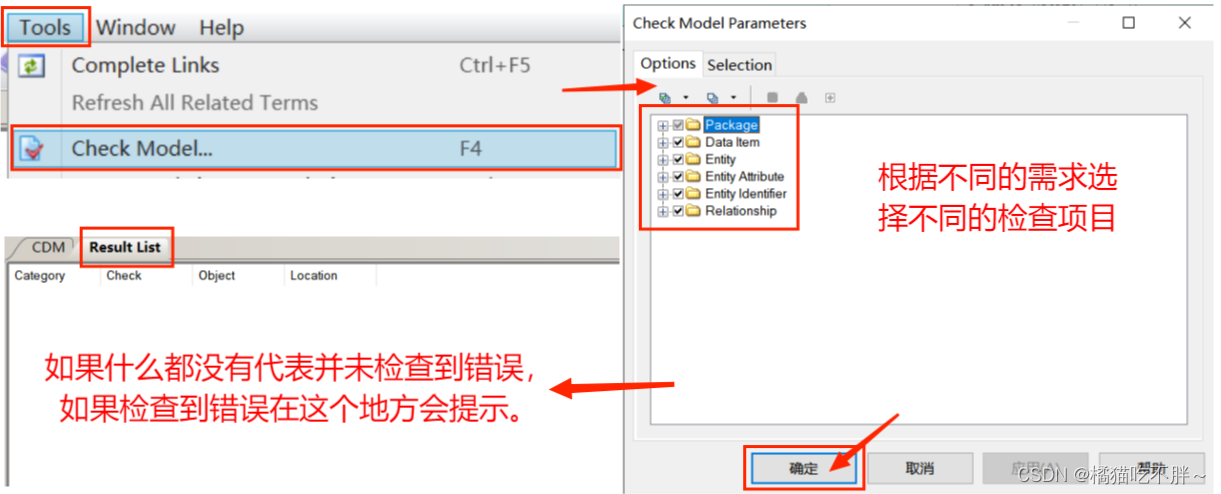

點擊最上方菜單欄的Tools選項，選擇Check Model，打開檢查模型的界面，根據自己的需求來選擇檢查的項目，在本例中選擇全部檢查，點擊確定后，會打開Result List窗口，如果該窗口下什么都沒有顯示，代表模型并沒有檢查出錯誤，如果顯示了信息，代表檢查到了錯誤。

5 將CDM轉換成PDM

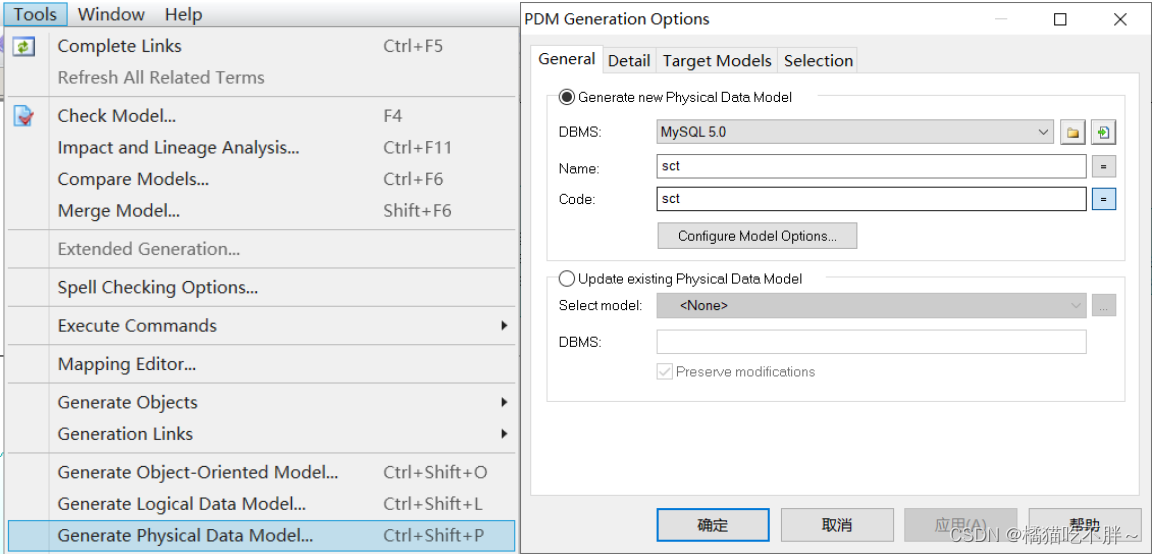

點擊最上方菜單欄的Tools選項，選擇 Data Model，則會彈出以下窗口，在DBMS一欄中選擇自己使用的數據庫，本例中使用的數據庫是MySQL，因此選擇MySQL 5.0，該版本可以兼容MySQL 8.0版本數據庫，然后點擊應用，點擊確定。

這時會打開以下頁面，在這個頁面中，

代表了主鍵代表了外鍵。

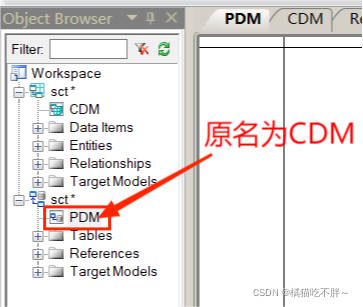

這時界面上會顯示兩個CDM，會產生沖突，所以需要將該頁面的CDM改名為PDM。

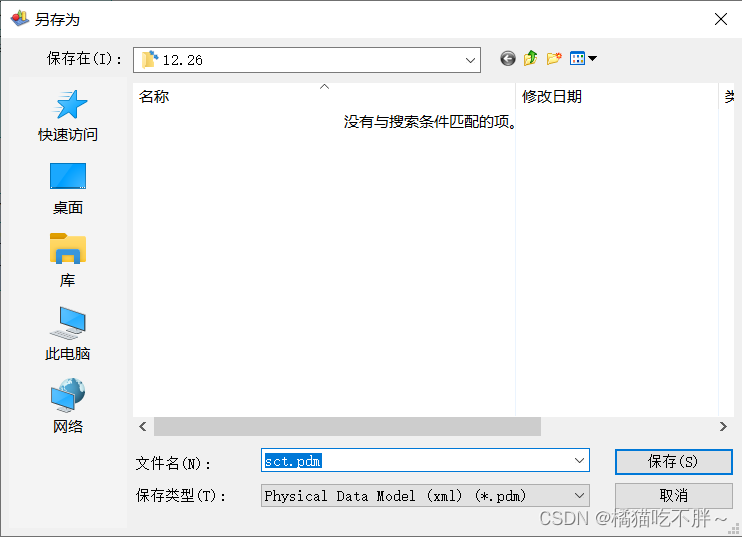

這時需要再次將PDM保存，點擊保存的按鈕，選擇合適的文件夾下進行保存。

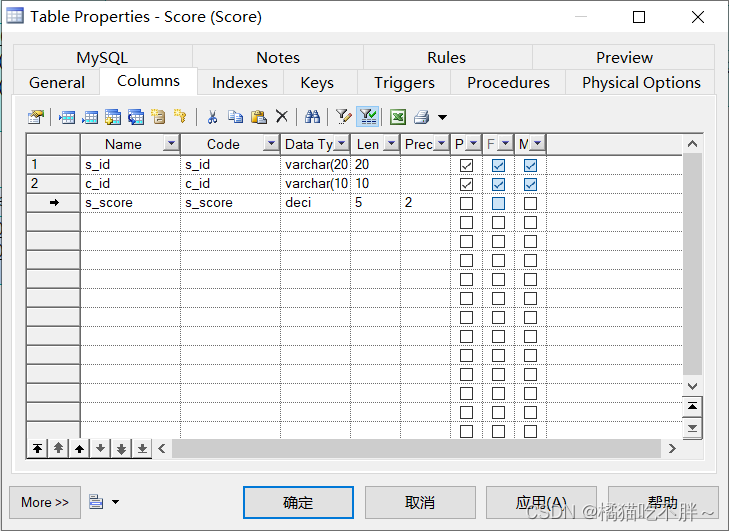

保存之后，需要對Score表進行編輯。雙擊Score表，打開表格屬性的對話框，在Columns選項卡中再增加一列成績s_score。點擊應用，點擊確定。

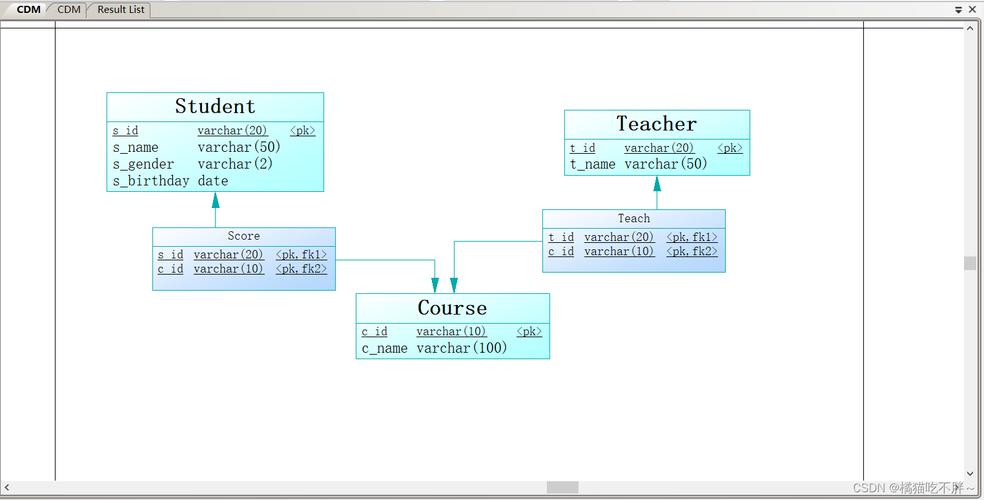

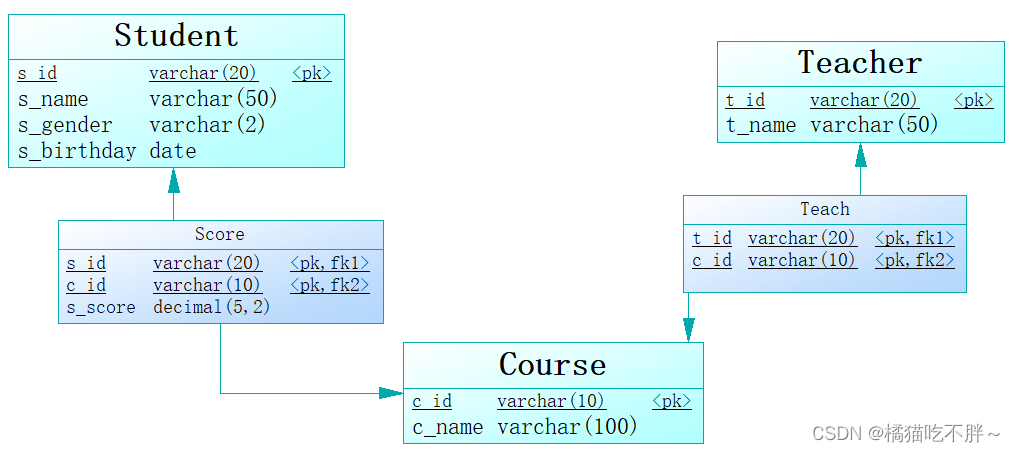

修改之后，在頁面上顯示效果如下：

6 由PDM生成sql文件

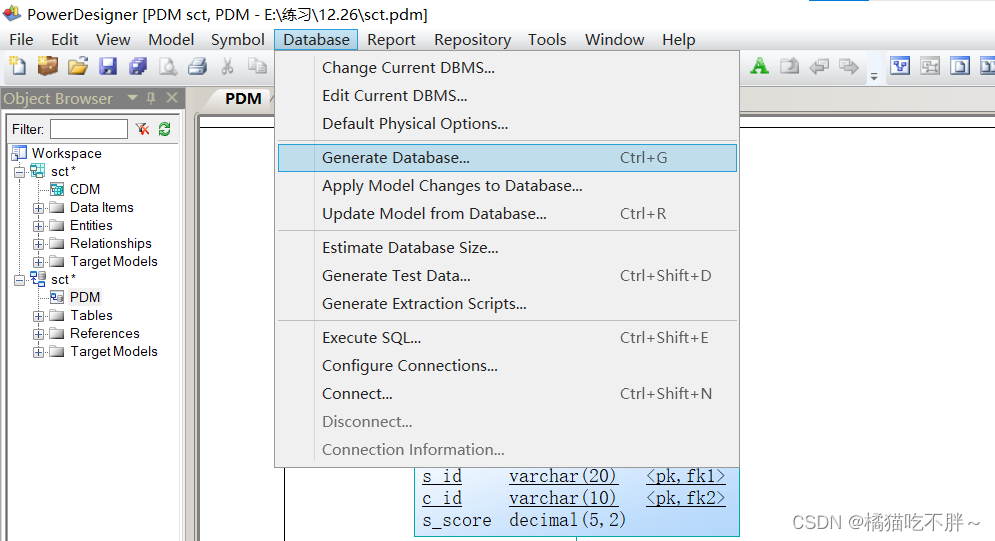

切換到PDM頁面，選擇菜單欄中的（注：在CDM頁面沒有選項），點擊 。

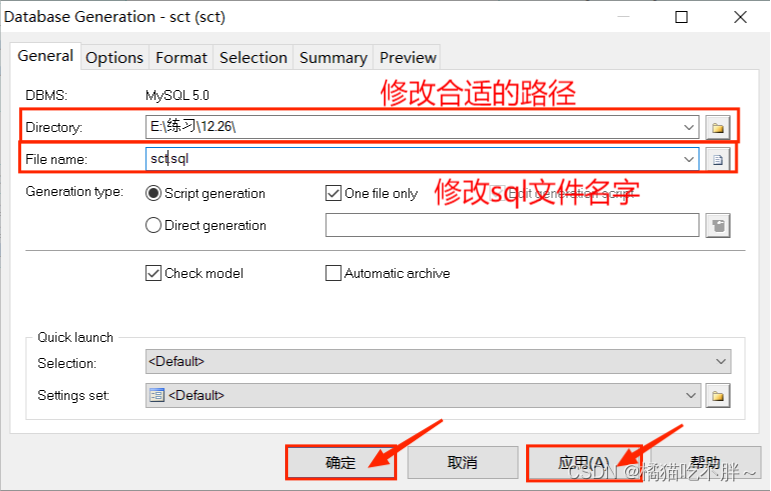

在彈出的對話框中，先修改sql文件存放的路徑，然后修改sql文件的名字，點擊應用，點擊確定。

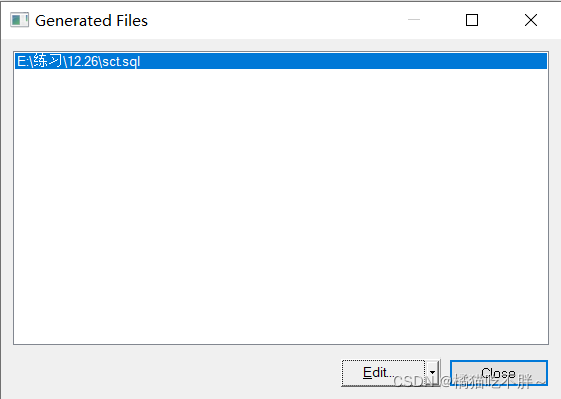

緊接著彈出以下窗口，點擊Edit，可以查看生成的sql文件。生成了sql文件之后，就可以從數據庫中將這個sql文件導入了。

生成的sql文件如下：

/*==============================================================*/
/* DBMS name:      MySQL 5.0                                    */
/* Created on:     2022/1/26 18:15:25                           */
/*==============================================================*/
drop table if exists Course;
drop table if exists Score;
drop table if exists Student;
drop table if exists Teach;
drop table if exists Teacher;
/*==============================================================*/
/* Table: Course                                                */
/*==============================================================*/
create table Course
(
   c_id                 varchar(10) not null,
   c_name               varchar(100),
   primary key (c_id)
);
/*==============================================================*/
/* Table: Score                                                 */
/*==============================================================*/
create table Score
(
   s_id                 varchar(20) not null,
   c_id                 varchar(10) not null,

   s_score              decimal(5,2),
   primary key (s_id, c_id)
);
/*==============================================================*/
/* Table: Student                                               */
/*==============================================================*/
create table Student
(
   s_id                 varchar(20) not null,
   s_name               varchar(50),
   s_gender             varchar(2),
   s_birthday           date,
   primary key (s_id)
);
/*==============================================================*/
/* Table: Teach                                                 */
/*==============================================================*/
create table Teach
(
   t_id                 varchar(20) not null,
   c_id                 varchar(10) not null,
   primary key (t_id, c_id)
);
/*==============================================================*/
/* Table: Teacher                                               */
/*==============================================================*/
create table Teacher
(
   t_id                 varchar(20) not null,
   t_name               varchar(50),
   primary key (t_id)
);
alter table Score add constraint FK_Score foreign key (s_id)
      references Student (s_id) on delete restrict on update restrict;
alter table Score add constraint FK_Score2 foreign key (c_id)
      references Course (c_id) on delete restrict on update restrict;
alter table Teach add constraint FK_Teach foreign key (t_id)
      references Teacher (t_id) on delete restrict on update restrict;
alter table Teach add constraint FK_Teach2 foreign key (c_id)
      references Course (c_id) on delete restrict on update restrict;
