一句話概述：

阿里云上搭建一套高效率、高性價比的備份系統，可實現異地災備。

一、面臨的挑戰

（一）現有備份手段過于原始，效率低下。

（二）備份系統預算過高，中小企業用不起。

（三）相應硬件系統昂貴且復雜，使用和運維門檻高。

二、方案概述

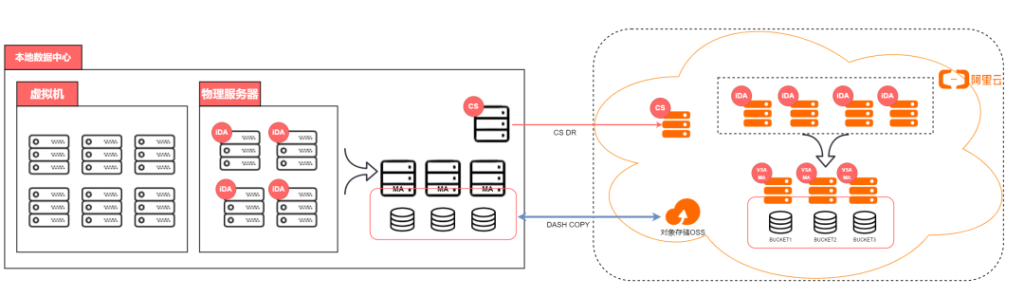

（一）方案架構

本方案通過阿里云的基礎架構實現功能，將備份系統部署在云服務器ECS上，云上云下通過高速通道或者VPN打通，數據去重后備份到云上，可以恢復到云上的存儲或云服務器上，也可以在恢復到本地設備上。

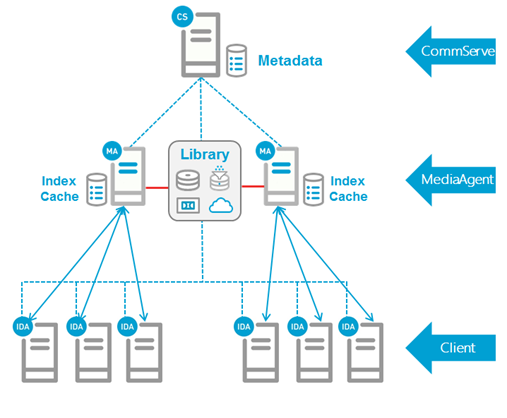

（二）應用架構

一個是一個備份管理域。一個包括一個管理服務器，一個或多個介質代理，一個或多個客戶端Client。用來記錄所有的配置信息、安全屬性以及操作歷史以及。主要負責數據傳輸，管理數據存儲的介質庫：磁盤庫、云存儲等。Client分為IDA和VSA，分別是物理機和虛擬機上的代理模塊，主要實現數據保護、傳輸和恢復。

（三）典型場景

公司線下有二十臺虛擬機，數據大概有3TB，現在有異地災備的需求，相較于搭建異地災備中心，在云上搭建一套數據備份恢復系統性價比更高。

部署環境配置：

描述

云平臺

阿里云

實例規格

ecs.g7.4xlarge（8vCPU 32GiB）

操作系統

Windows Server 2016數據中心中文版 64位

云硬盤

系統盤：500GiB（ESSD PL1）數據盤：1000GiB（ESSD PL1）

VPN網關

IPsec-VPN，10Mbps

備份存儲

對象存儲OSS標準存儲包：5TB

云上線下通過VPN網關打通，云上備份系統能夠直接訪問本地vCenter，數據備份恢復系統支持阿里云對象存儲OSS作為備份存儲庫，相較于云盤和NAS，能極大地降低備份存儲成本。

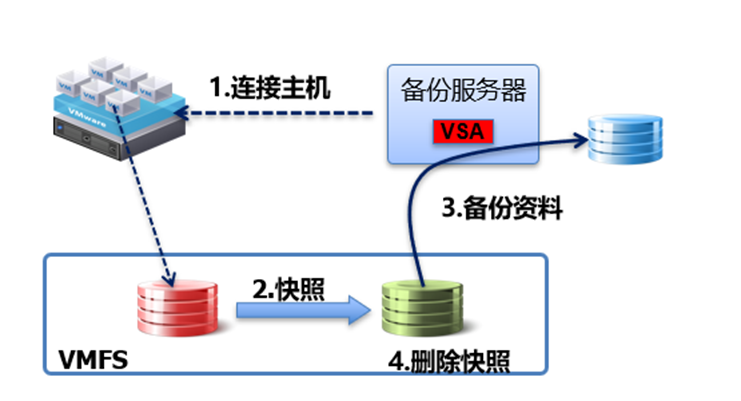

VMware備份流程：

備份系統首先連接所需備份虛擬機所在的ESX主機，獲取虛擬機相關信息。然后通知ESX主機為備份目標虛擬機創建備份快照，快照是虛擬機狀態和數據在某個時間點的視圖，虛擬機可以繼續運行，但快照上的數據是靜止不變的。接著備份/讀取虛機的虛擬磁盤和快照文件，并獲取虛擬磁盤數據和虛擬機配置信息。備份完畢后，通知ESX主機刪除備份快照。

配置流程：

1.備份

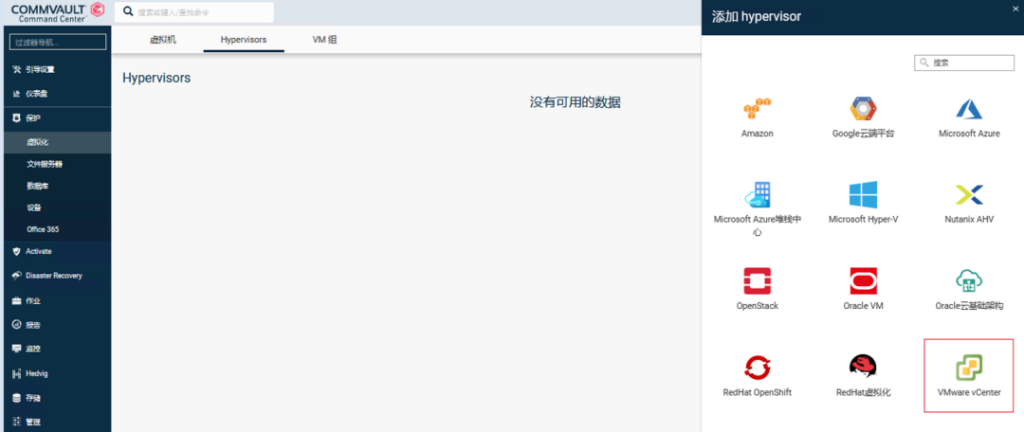

（1）在“虛擬機”中找到“”，添加“VMware vCenter”。

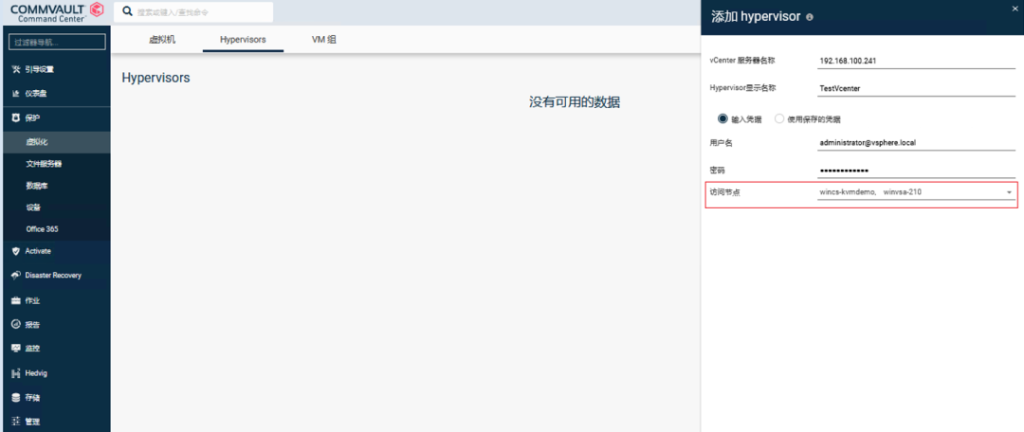

（2）輸入相關憑證，并且選擇安裝了VSA的節點。

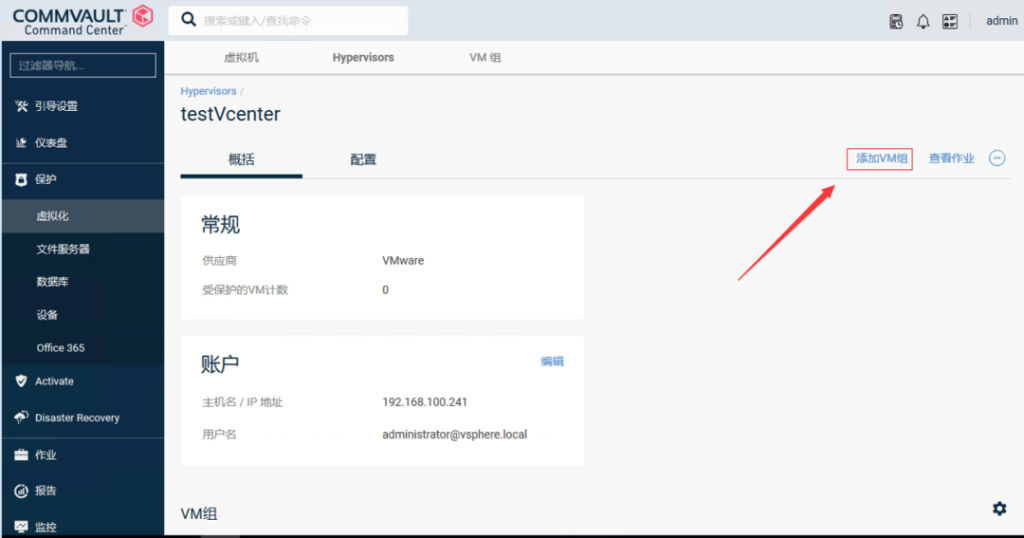

（3）找到剛剛我們添加的“”，然后點擊“添加VM組”。

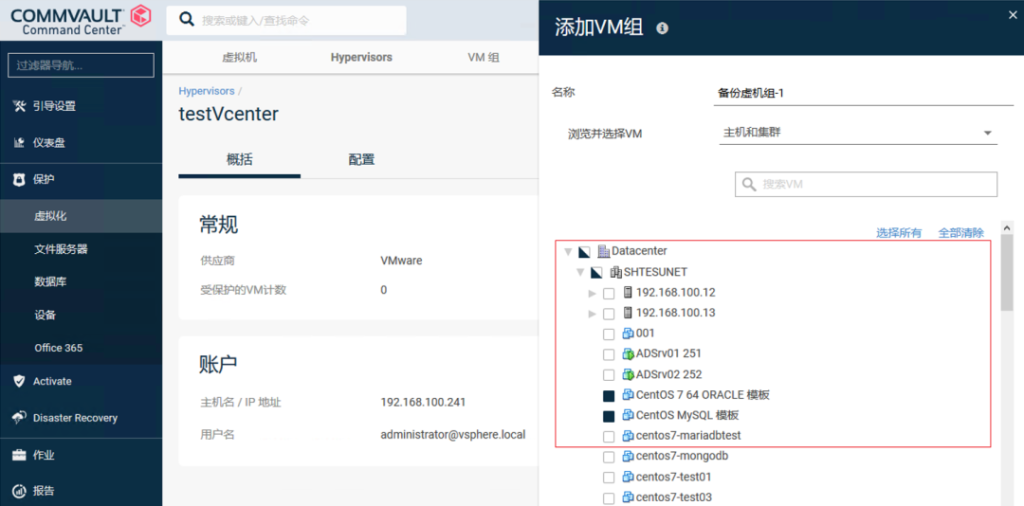

（4）選擇“主機和集群”，之后將我們需要備份的虛機勾選上。

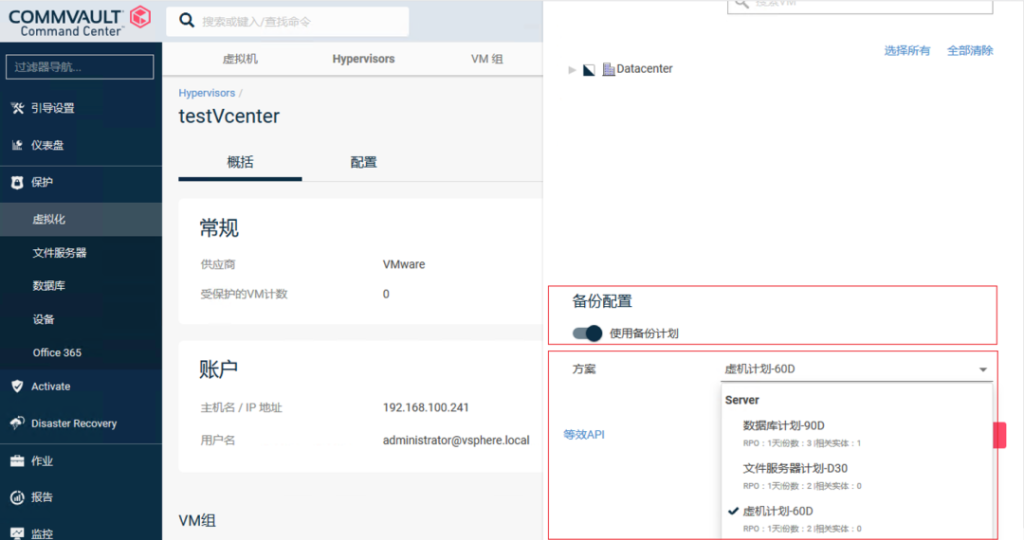

（5）設置“備份配置”，根據RPO選擇相應的方案。至此，我們針對VM虛機的備份配置就已經設置好了。

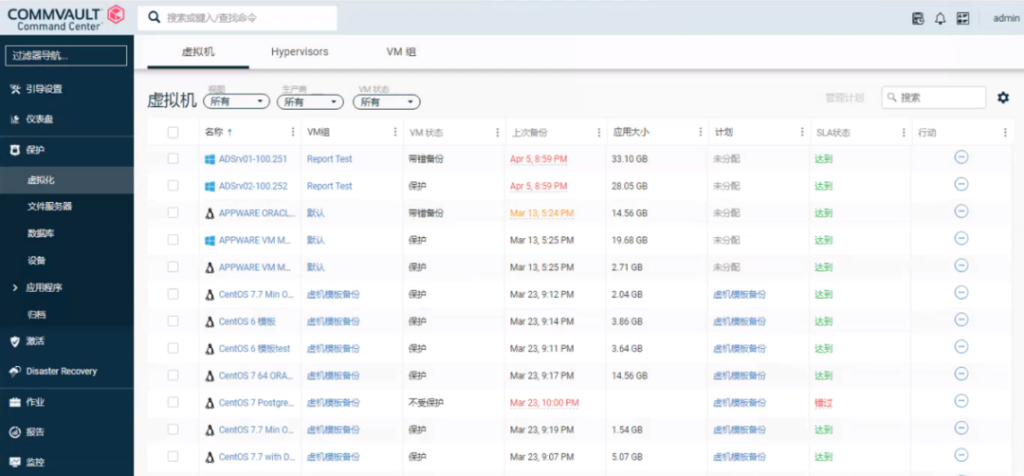

（6）我們可以在“保護”里的“虛擬機”中查看每個虛擬機客戶端的備份情況。

2.恢復

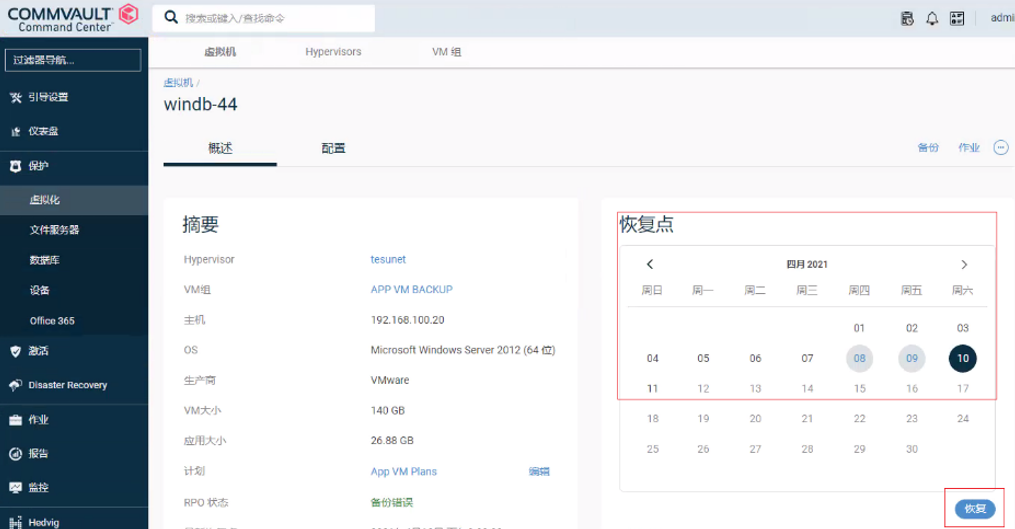

（1）打開要恢復的虛擬機，并選擇需要恢復的時間點，單擊“恢復”。

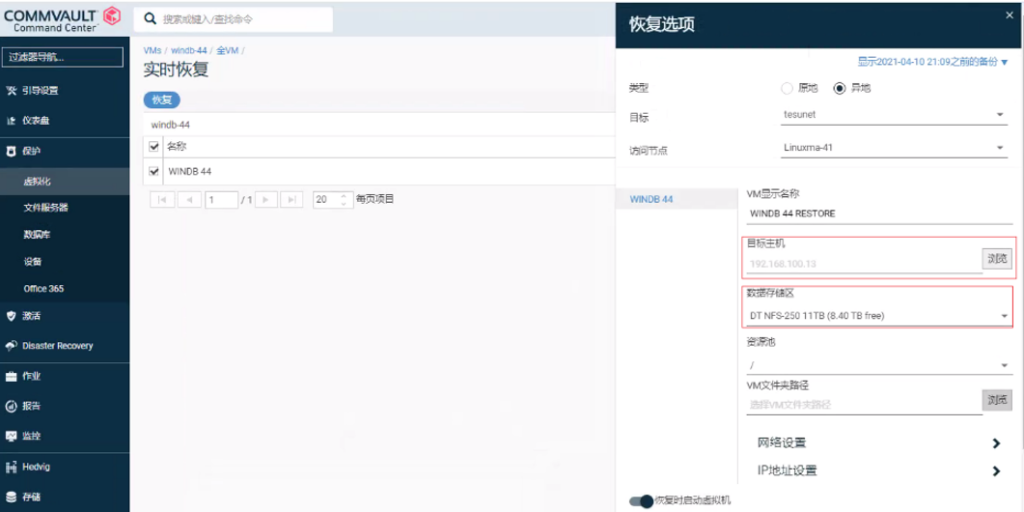

（2）設置相關恢復選項。

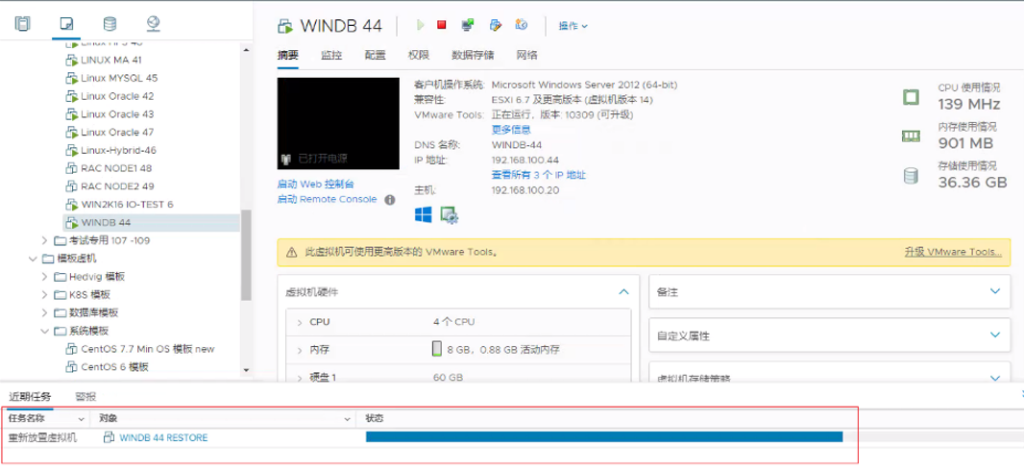

（3）在后臺可以看到恢復的虛擬機已經運行了。

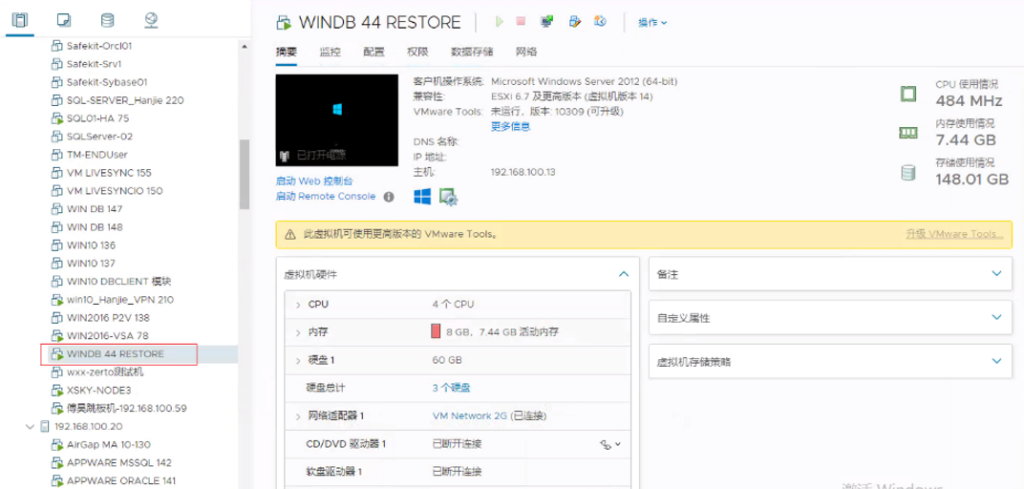

（4）該虛擬機正自動通過vmotion往生產存儲遷移，恢復完成。

（四）備份支持

除了可以備份虛擬機，該系統支持文件服務器、數據庫服務器等備份，操作方便，配置靈活。

三、方案優勢

（一）優化云消費成本

數據備份恢復系統的云數據保護解決方案有跨環境、單一界面且更全面等特點，助力企業節省時間和人力。在SLA允許的情況下，結合阿里云對象存儲OSS，智能分層通過將數據移動到較少使用的存儲，從而顯著降低云存儲成本。

（二）為存儲和數據保護提供高效的可擴展性

數據備份恢復系統通過對最新云數據庫和存儲供應商的全程支持，幫助企業輕松采用或吸收新技術。靈活的部署選項讓公司可以選擇如何隨時間推移，實施和發展他們的解決方案，并使用單個管理控制臺來降低復雜性和數據碎片。

（三）簡化和自動化數據管理

數據備份恢復系統使客戶能夠自動化繁瑣的IT工作，例如在不同的系統中維護SLA、編寫腳本以將工作負載移動到云。

四、功能介紹

（一）備份及恢復

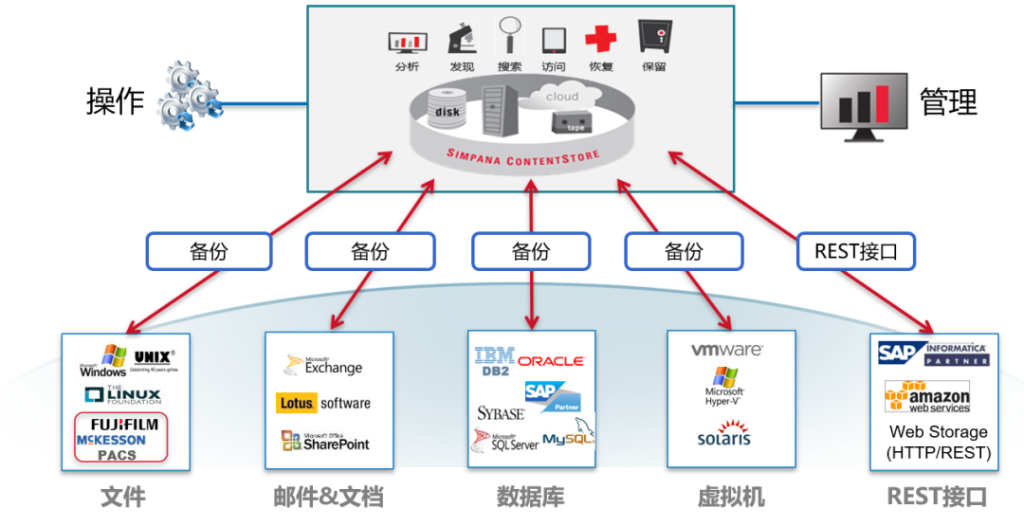

提供了無縫、高效的備份/恢復管理，能對主流的操作系統、數據庫及應用系統進行高效備份和恢復。備份代理軟件通過調用文件系統、數據庫及應用系統的備份接口進行在線備份，確保數據的完整性及應用的一致性。

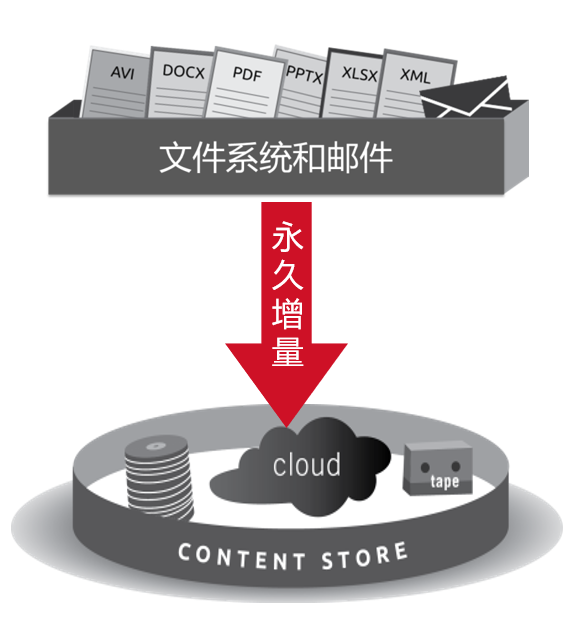

（二）OnePass及歸檔

歸檔功能按用戶制定的歸檔策略要求，把數據從主存儲遷移到二級存儲，達到優化存儲空間并實現數據長期保留的目的，二級存儲可以是任何磁盤，磁帶或云存儲。

（三）虛擬機集成

虛擬化環境需要全方位數據管理方案，該方案要求具有動態感知工作負荷、整合資源并滿足云計算模式要求。數據備份恢復系統與主流的虛擬化及云平臺深度集成，提供自動化、高效的虛擬機保護，并提供快速、小顆粒及跨平臺的恢復，還能對虛擬機進行歸檔、部署、災難恢復管理。不僅能確保虛擬機的完整性，還能確保虛擬機中應用的一致性。

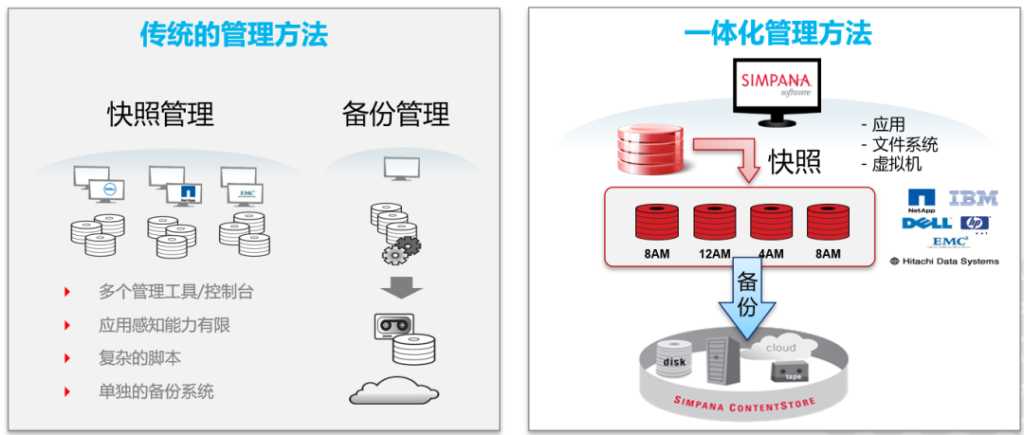

（四）快照管理

由于存儲產品、數據庫及應用的多樣性，導致存儲快照的管理一直是困擾用戶的難題，為了創建具有應用一致性的快照副本，用戶不得不借助各種快照管理工具和腳本，給用戶帶來巨大痛苦和風險。

（五）數據安全及加密

系統有一套完整的數據安全及加密方案，能確保數據在存儲、傳輸及搬運途中的安全，基于角色的功能權限管理機制及審計，也能阻止和防范內部非法訪問。

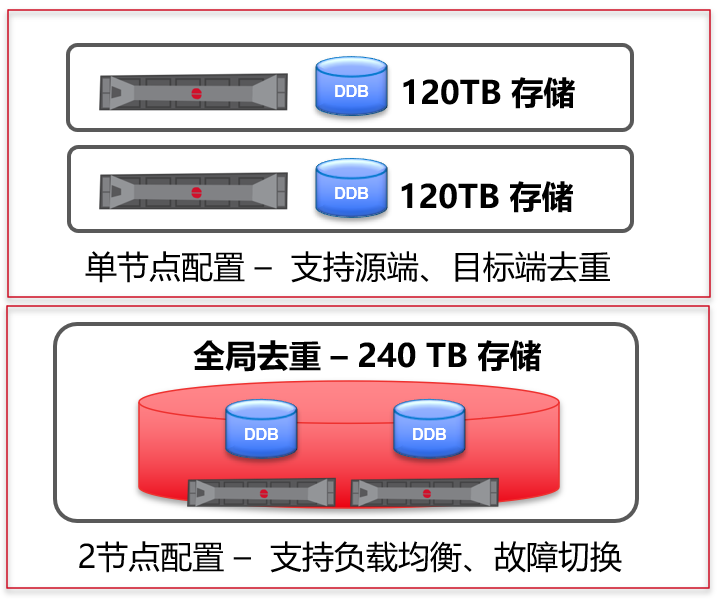

（六）重復數據刪除

重復數據刪除技術在備份、歸檔過程中識別并消除重復的數據塊，能對Windows，Linux和UNIX操作系統以及NAS系統上的所有類型數據實現重復數據刪除，從而減少所需的備份、歸檔存儲空間，采用源端去重技術，還可極大節省數據傳輸帶寬。對磁帶中的數據進行重復數據刪除，在數據長期保留時，可節省大量磁帶。

（七）災難恢復

應用中斷和數據丟失的潛在影響是驚人的，從人為失誤到不可預見的自然事件都會導致應用中斷和數據丟失，這就是為什么災難恢復那么重要的原因，每個企業都需要靈活可用方案來應對意外中斷造成的損失。數據備份恢復系統大大簡化了業務連續性和災難恢復操作，利用一個統一的、靈活的、高效的平臺，不僅提高了靈活性還降低了成本和數據丟失的風險。在災難恢復前，必須做好必要的災難備份準備工作，當災難發生時，才能順利進行災難恢復。以下方法都可以用于災難備份：

? 與重復數據刪除相結合，降低數據傳輸量，節省災難恢復數據的存儲量。

? 利用DASH拷貝技術，快速復制去重副本到災難恢復站點，可降低災難恢復的成本和恢復時間。

? 為了確保業務的連續性，可與存儲設備的復制相結合，把數據復制到難恢復站點；也可以利用軟件復制技術，復制關鍵應用數據。

? 與云存儲無縫集成，把數據災備到云存儲中。

? 利用 Me技術，把物理機一鍵恢復到虛擬機環境中，可以實現快速恢復，也可用于恢復測試。

? 利用Live Sync技術，對虛擬機進行即時復制，創建熱災難恢復站點。

五、方案預算

費用包含兩個部分，一個是云資源的費用，另一個是備份系統授權費用。以下僅供參考：

名稱

配置

費用

云服務器ECS

規格：8vCPU,32GiB操作系統：Windows Server 2016系統盤：500GiB

數據盤：1000GiB

22,997.33元

VPN網關

IPSec-VPN,10Mbps

7,905.00元

對象存儲OSS

標準(LRS)存儲包，5TB

4,977.00元

備份授權

20臺虛擬機授權

40,000元

總價

75,879.33元
