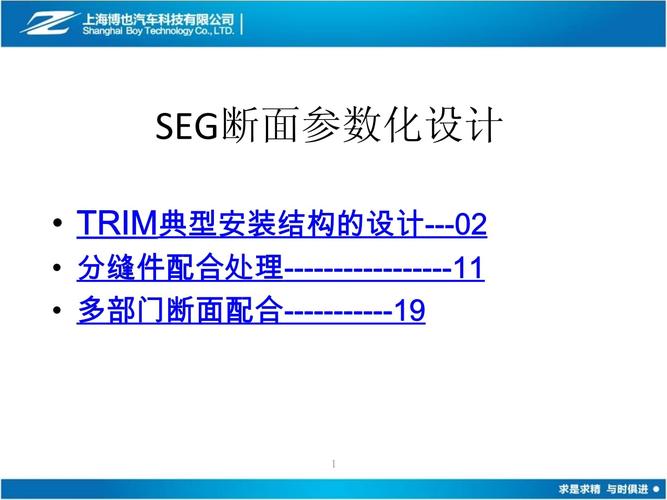

《參數化設計—SEG斷面設計》由會員分享，可在線閱讀，更多相關《參數化設計—SEG斷面設計（42頁珍藏版）》請?jiān)谌巳宋膸?kù)網上搜索。

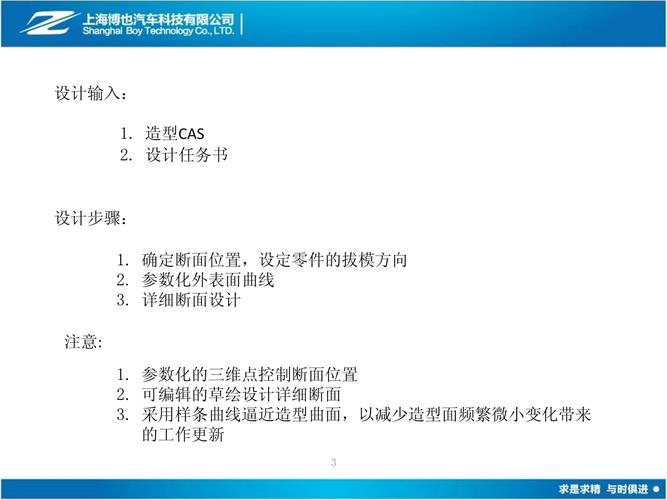

參數化設計 分縫件配合處理 多部門斷面配合 參數 化設計 設計輸入： 1. 造型 . 設計任務書 設計步驟： 1. 確定斷面位置，設定零件的拔模方向 2. 參數 化外表面曲線 3. 詳細斷面設計 注意 : 1. 參數化的三維點控制斷面位置 2. 可編輯的草繪設計詳細斷面 3. 采用樣條曲線逼近造型曲面，以減少造型面頻繁微小變化帶來的工作更新 3 一：確定斷面位置，設定零件的拔模方向 （根據零件的設計形狀結構設定） 4 二：參數化外表面曲線 1 1上用樣條曲線逼近外表面截線，并以參考點為基準設置零件的拔模方向 5 三：詳細斷面設計 2，將草繪 01投至草繪 02上，并以參考點和拔模方向?yàn)榛鶞?zhǔn)，進行詳細結構設計 6 三：詳細斷面設計 3，并以參考點和拔模方向?yàn)榛鶞?zhǔn)，進行內部安裝的詳細結構設計 7 三：詳細斷面設計 4，投影安裝中心線 8 三：詳細斷面設計 新設定的點替換標準件自身設計的位置點 9 四：參數化運用說明 通過調整此點調整斷面的位置坐標 通過調整此面改變斷面的基準面 調整草繪 1更新造型 草繪 2&3分別調整配合結構 調整標準件位置 詳細說明見下圖： 示例文件，雙擊打開 10 參數 化設計 分縫件配合處理 1 設計輸入： 1. 分縫完全的造型 . 設計任務書 3. 設計構想 設計步驟： 1. 確定斷面位置 2. 繪制零件外表面 3. 分件（布置相關數據，校核分縫的合理性） 4. 設置各件的拔模方向 5. 繪制分縫處的詳細配接結構 注意 : 1. 不要使用 2. 不同零件的不同設計單元各設計草繪文件 3. 搭接處的結構詳細考慮相搭接兩個零件的拔模方向 4. 可編輯的草繪設計詳細斷面 5. 采用樣條曲線逼近造型曲面，以減少造型面頻繁微小變化帶來的工作更新 12 一：確定斷面位置 此部分可以參考： 注意：如果采用與 議另建一個面做基準面，而不要直接用 避免后期替換坐標面而帶來不必要的麻煩。

設置工作基準平面 13 二：繪制零件外表面 1:新建草繪并命名為“外表面”，采用逼近的法則繪制外表面（逼近 下圖以儀表板 Y=0處的斷面結構為例。 風擋 儀表板外表面 14 三：分件 1:新建草繪并命名為“分縫線”，繪制組成斷面的各零件的分縫線，并標注分縫大小 儀表板面板與中控面板分縫 中控面板與下?lián)醢宸挚p 注意： 在此階段應該初步校核分縫的合理性，如中控面板的大小是否可以合理布置定義的相關組件 15 四：設置各零件的拔模方向 1: 新建 模方向”，在此 下圖。 16 五：繪制分縫處的詳細配接結構 1: 新建 構設計”，在此 下圖。 至此，基本完成了外表面分縫兩件的典型配合設計，重復此步驟可以繼續向下分件。 新建 配合結構需要綜合考慮配合兩件的拔模方向 17 六：參數化運用說明 外表面變化時，通過調整此草繪的樣條線更新 分縫位置或分縫大小調整時，修改此草繪文件 可以分別調整不同零件的拔模方向 可以移動基準面，以適合不同位置 示例文件，雙擊打開 詳細結構的修改分別可以在零件的草繪里完成 詳細說明見下圖： 18 參數 化設計 多部門斷面配合 9 設計輸入： 1. 分縫完全的造型 . 設計任務書 3. 設計構想 4. 密封條等相關附件斷面 設計準備： 1. 修改 /確認 2. 設計前期準備 &分析 注意 : 1. 不要使用 2. 不同零件的不同設計單元各設計草繪文件 3. 可編輯的草繪設計詳細斷面 4. 采用樣條曲線逼近造型曲面，以減少造型面頻繁微小變化帶來的工作更新 5. 安裝附件作為附件調入文件 設計流程： 1. 確定斷面位置，確認基準線 2. 調入附件 3. 詳細斷面設計 4. 斷面參數分析 &補充參數值 20 設置 工具 選項 1，在目錄樹中顯示參數及關系 2：在參數樹中顯示值及公式 21 設計前期準備 &分析： 1. 詳細分析斷面的設計基準，（外部輸入基準 &自身設計基準） 2. 統計斷面需要體現安裝的附件 3. 分析控制此斷面形狀的關鍵尺寸參數 下圖以某款車 造型輸入基準 （工程內部控制基準） 玻璃呢槽，密封條等設計附件，可以作為斷面設計的黑匣子件，在斷面里只布置位置，不作零件的斷面設計 內飾的安裝方向及安裝點 22 一：確定斷面位置，確認基準線 控制線” 2:確定設計基準面 璃中心面等設計基準面 響之后設計基準的確定） 配合尺寸由呢槽結構確定 前門玻璃中心線 風擋玻璃中心線 車門外表面 23 一：確定斷面位置，確認設計基準線 過車門邊界且垂直玻璃中心線 通過 通過 24 一：確定斷面位置，確認設計基準線 洞止口” 門洞止口面 25 二：調入附件 車門密封條等 參考設計的參考線，調入各安裝附件，附件的安裝位置請參考“標準件”的調入 此處不作詳述 風擋玻璃膠條 門框密封條 呢槽 &導軌 門洞密封條 26 三：詳細斷面設計 2.面設計” 知識工程 新建類型參數 選擇長度 更改名稱 填入料厚 確定 1 2 3 4 5 6 可以雙擊此修改料厚 27 三：詳細斷面設計 利用公式設置外板的包邊尺寸 【 草繪 點擊尺寸 右鍵 對象 編輯公式：此尺寸 =前門外板料厚 *2+前門內板料厚 28 三：詳細斷面設計 理利用公式 如車門的包邊圓角可以設置為： （外板料厚 *2+內板料厚） *9 三：詳細斷面設計 為方便修改，可以將內板與止口的間距設置一個參數。

A= 30 詳細設計側圍外板&為方便修改，可以將一些關鍵尺寸或易變的尺寸設置參數輸入，如 璃料厚等 三：詳細斷面設計 31 以目錄樹的參數為基準，設置帶公式的料厚關系 三：詳細斷面設計 32 柱護板詳細斷面 三：詳細斷面設計 1），新建 2）新建 ）詳細設計 4）設置 5）設計 直線上）帶參數 33 柱護板詳細斷面 三：詳細斷面設計 6）拷貝進已經設計好的卡扣 &卡扣座草繪 關閉錯誤提示 34 柱護板詳細斷面 三：詳細斷面設計 7）點擊草繪“卡扣”，右鍵 卡扣對象 更改卡扣支撐面 8）依次替換參考平面，參考點，參考線 （分別用當前設計基準面， 9）如果卡扣 &卡扣座的安裝方向不對，可以通過翻轉 V、 35 柱護板詳細斷面 三：詳細斷面設計 10）參考卡扣的設計，替換卡扣座的支撐面 卡扣座與 調整安裝控制點坐標，至卡扣座在合理的位置 36 柱護板詳細斷面 三：詳細斷面設計 11）新建草繪“卡扣座投影”將卡扣座投影至新草繪，并裁剪與 裁剪干涉部分 37 細設計玻璃粘接膠 三：詳細斷面設計 建議用玻璃膠條中心到玻璃邊緣的尺寸控制膠體的位置 新建草繪“玻璃膠” 38 三：詳細斷面設計 至此，已經基本完成了此斷面的參數設計，見右圖。

39 四：斷面參數分析 &補充參數值 斷面設計完成后，根據經驗，可以將常需調整的參數目錄化，方便修改。 如在此斷面中則將側圍的兩個翻邊角度都設置了參數修改目錄，方便調整。 通過雙擊修改此處的參數值，完成斷面的參數修改 示例文件，雙擊打開 40 一些建議： 造型初期，外表面可以用樣條曲線逼近設計 密封條等附件可以參考卡扣座的型式，設計為一個草繪模塊，方便各個斷面調用及修改位置 造型初期可能沒用內飾的議直接用草繪代替 玻璃面的改動機率相對較小，可以直接用 41 2
