數據流圖（DFD）是結構化系統分析方法的主要表達工具，數據流圖，主要是為了說明在一個項目中，數據的處理與流動情況。

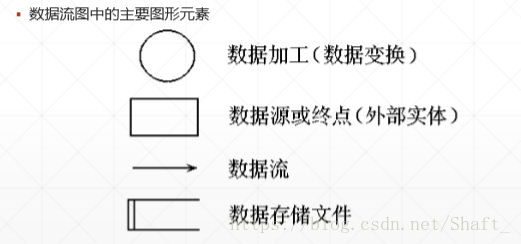

一：數據流圖的基本成分：

（1）數據加工：表示對數據進行的操作, 如“處理選課單” 、“產生發票”等 ，命名時最好使用動賓短語或者主謂詞組

（2）外部實體：位于系統之外的信息提供者，數據輸入的源點或是數據輸出的終點。

（3）數據流：數據流可從加工流向加工，也可在加工與數據存儲或外部實體之間流動；兩個加工之間可有多股數據流 。數據 流的命名盡量使用簡潔易懂的名詞。流向數據存儲或從數據存儲流出的數據流不必命名

（4）數據存儲文件：表示需要保存的數據流向。

二：數據流圖的設計原則：

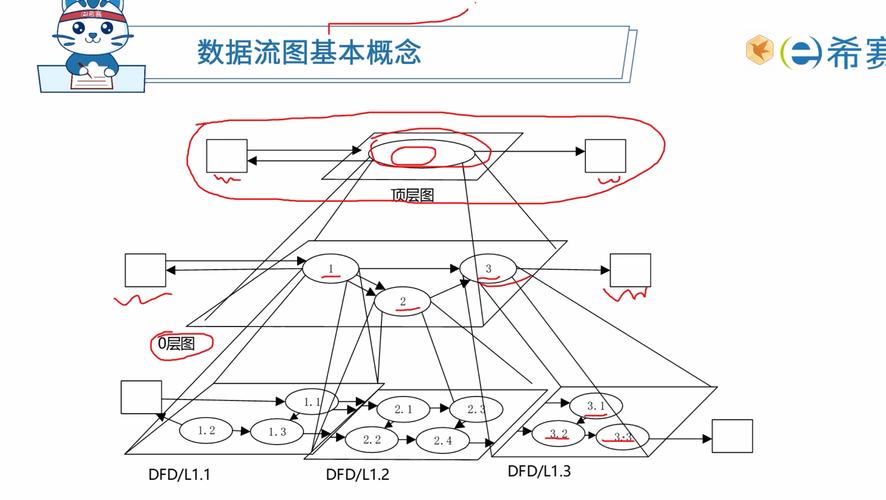

（1）：父圖-子圖平衡原則：

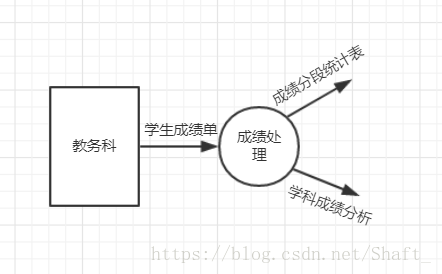

子圖可以理解為父圖中部分環節的細化。例如我們給出父圖：

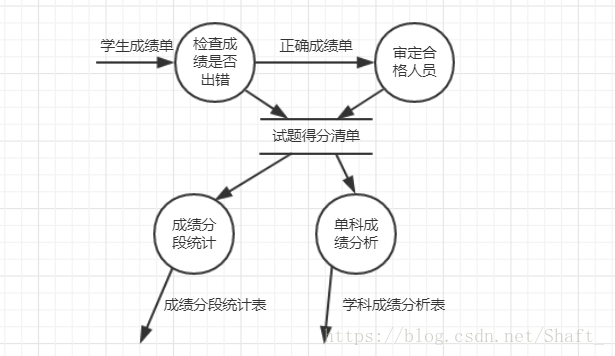

我們想對其中的成績處理環節進行細化，畫成如下數據流圖：

其中一定要保證父圖輸入輸出數據流 = 子圖輸入輸出數據流

（2）數據守恒原則：

所有的輸出數據流必須是通過加工的，且通過加工能直接產生。一般情況下要注意一下3個錯誤：

*1* 外部實體與外部實體間無數據流。

*2* 外部實體與數據存儲文件無數據流。

*3* 數據存儲文件間無數據流。

（3）守恒加工原則：

對于同一個加功，其輸入與輸出的名字必須不同。通常來說要注意一下2點：

*1* 對于每一個加工，都應該有輸入、輸出。

*2* 數據流與加工有關，且必須進過加工。

三：實戰：簡單的考務處理系統

有如下的一個簡單考務處理系統，要求完成一下工作：

1. 對考生送來的報名單進行檢查;

2. 對合格的報名單編好準考證號后將準考證送給考生，并將匯總后的考生名單送給閱卷站;

3. 對閱卷站送來的成績單進行檢查，并根據考試中心制定的合格標準審定合格者;

4. 制作考生通知單(含成績及合格/不合格標志)送給考生;

5. 按地區進行成績分類統計和試題難度分析，產生統計分析表。

我們對需求進行關鍵字提取，并用紅色標出實體，綠色標出關鍵的數據流。

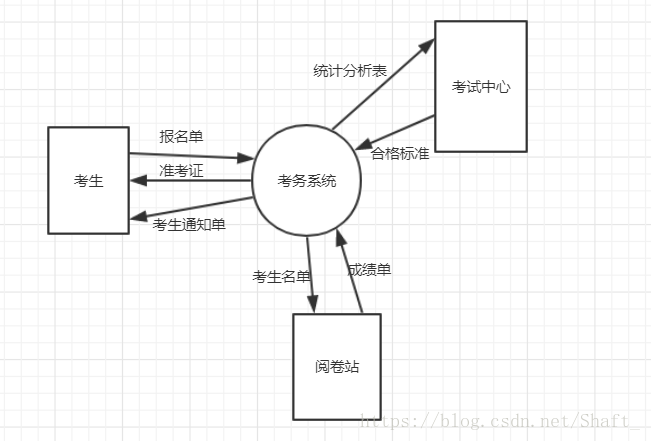

（1）頂層數據流圖：

（2）一層數據流圖：

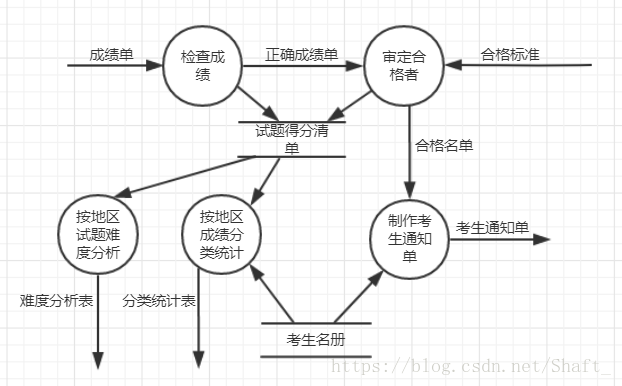

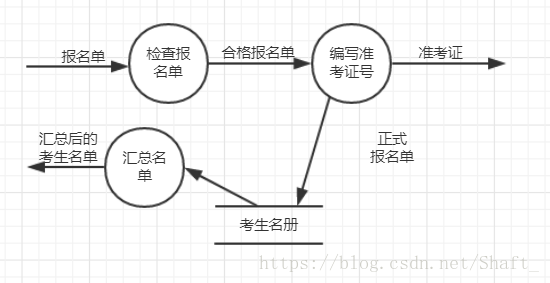

（3）二層數據流圖：
