1、第四節有線電視系統目錄第四節有線電視系統2.4.1系統概況2.4.2設計依據 2.4.3系統帶寬及頻段設置 3.4.4設計說明4.4.4.1 有線電視系統說明 .4.4.4.2有線電視雙向網簡介 .6.4.4.3有線電視外線引入7.4.4.4有線電視節目源8.4.4.5有線電視系統前端 .8.4.4.6管線鋪設及線纜選型.8.4.4.7有線電視系統接地.9.4.5有線電視系統點表9.4.6系統主要設備介紹12第四節有線電視系統4.1系統概況本次大酒店有線電視系統，有線電視的信號源為市有線電視節目。本次工程按照有中心前端的系統模式設計，采用860MHZ雙向高隔離度的鄰頻傳輸方式。有線電視中心位于

2、綜合樓地下一層廣電機房，有線電視中心設置城市有線電視網節目信號接入裝置。考慮市數字電視接入和滿足自辦節目(模擬信號)的傳輸和接收需要， 本次有線電視系統同時適用于數字和模擬信號系統的接入。本系統輸出口頻道間載波電平差： 任意頻道間不大于10dB，相鄰頻道間不大于2dB， 圖像清晰度應在四級以上。系統主要設備選用國產鑫邁威產品。本次大酒店有線電視系統，由于有線電視的信號源為市數字電視節目，因此本次工程主要是有線電視的網絡傳輸部分，包括傳輸光纖、電纜、雙向分配器、放大器等及接收終 端的配置安裝。本次有線電視網絡傳輸系統按照分配-分支方式設計，用戶端電平接近(約為 70 4dB)，從而保證圖像的傳輸

3、質量，使電視信號在處理和傳輸過程中不失真。4.2設計依據智能建筑設計規范，(GBJ08-47-95)智能建筑設計標準，(GB/T50314)住宅建筑共用天線系統設計規范(CECS72-95)有線電視系統項目技術規范，(GB50200-94)有線電視技術規范，(GY/T106 )彩色電視圖像質量主觀評價方法,(GB7401 )30MHz 1GHz聲音和電視信號的電視分配系統(GB6510 86)建筑設計防火規范,(GBT16-87 )電氣裝置安裝項目施工及驗收規范,(GBJ232-82 )民用建筑電氣設計標準,(JGJ/TL-92 )業主提供的相關圖紙和設計需求4.3系統帶寬及頻段設置本系統采用

4、5-862MHZ帶寬鄰頻雙向傳輸技術，頻帶劃分采用低分割配置，上行頻帶 為5-30MHZ ,下行頻帶為47-862MHZ ,下行頻道容量為80個PAL-D制式模擬電視頻道 (等同于110個NTSC制式模擬電視頻道)，上行頻段反向傳輸數據電話、VOD用戶指 令及其它綜合業務。頻段設置參見下圖所示:上行VOD用戶指令下行摸擬TV數字電視雙向業務頻段設置為:序號頻段用途備注15 30MHZ上行電話，數據，VOD用戶點播節目指 令230 47MHZ保護段下行模擬電視下行數字電視未來的雙向業務4

5、.4設計說明441有線電視系統說明大酒店是一個面向二十一世紀的智能化建筑，其智能化設計必須能接受未來信息社會 的強力挑戰，我們為今后雙向傳輸的應用做了充分的準備。雙向傳輸簡介電纜分配網中上行信號的傳輸A、由雙向干線放大器、雙向分配放大器和雙向濾波器，分別對上、下行信號進行放 大，補償電纜的衰減和無源元件的損耗，平衡電纜的斜率，且互不干擾。B、用戶信號至電纜分配網的傳輸在系統的終端，用戶可接收來自系統中心發送的任何信息，同時，用戶上行調制器將 其回傳的音頻、視頻信號，數據或話音信號再調制到各自的上行頻段，然后送入雙向電纜 分配網。雙向傳輸的頻帶劃分多業務有線電視網絡的頻譜分配方案：在頻譜最低端5

6、 42MHz，主要用于交互式信息的上行通道，48 550MHz用于傳送 模擬電視，該頻帶內可傳送標準電視頻道 22套、增補頻道37套、550 650MHz主要用 于傳送壓縮數字電視，其帶寬容量為100MHz，可提供120套數字電視頻道(采用MPEG) 壓縮方式。650 750MHz帶寬主要用于交互式通信的下行傳輸，用來開通電話和數字信 息的傳送。750 1000MHz帶寬主要用于未來的雙向業務。雙向傳輸與分配網絡設計實現系統上、下行的雙向傳輸、目前面臨要解決的問題是：上行信號的噪聲積累問題、 網絡接口技術問題、用戶接口設備問題以及系統涉及到的相關材料標準問題等。電視網絡系統向多功能綜合業務信息

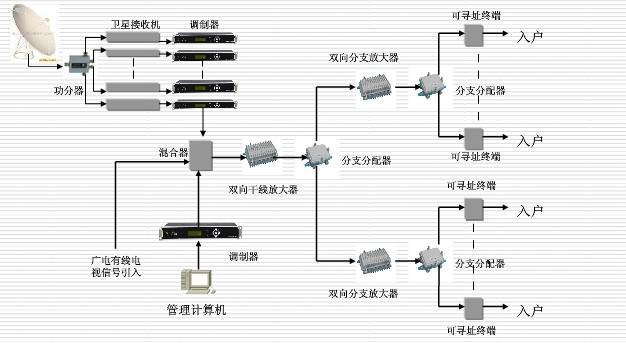

7、網方向定位是未來有線電視發展趨勢，為適應發展需要，本系統網絡傳輸部分按雙向傳輸方式設計。隨著今后綜合業務信息網發展成熟，到時用戶只需 增加相應的雙向終端設備、便可享受綜合業務信息網提供的一切服務。系統網絡滿足雙向傳輸的條件是選擇具有雙向放大功能的線路放大器和具有寬帶特性的雙向分支分配器(5 100MHz )。可采用正、反向信號單獨放大并混合傳送，并接入 雙向放大器。442有線電視雙向網簡介雙向有線電視網絡的目標是建成雙向、高速、穩定、安全的城域網絡。HFC網絡（光纖同軸電纜混合網）采用的是860MHz寬帶傳輸系統，具有速度快、頻帶寬（進行城域網 互聯速率高達2Mbps-10Mbps ）、規模大

8、、衍生功能多（如因特網接入、會議電視、網上 購物、視頻點播、股票交易、遠程教育等）等特點。在應用方面，雙向有線網絡將提供一 種安全有效的平臺，既可提供企業級商業接入，也能為居民用戶提供高速上網、實時點播 的應用服務，打破了傳統單向網絡僅僅作為電視信號傳輸的單一功能。建成的雙向有線電視接入網將能夠承載以下業務：1、電視及音頻信號傳輸目前主要用于傳輸傳統的模擬電視及音頻廣播。數字電視標準確定以后，可以高質量地傳輸數字電視和音頻信號。2、社區服務網業務在為社區服務網電腦亭提供傳輸服務的基礎上，向有線電視雙向用戶提供全面的社區服務信息。3、電子商務通過有線電視雙向網連接各種商業、貿易、服務行業，使有線

9、網用戶能夠進行網上購 物、交易、報關、商務談判、在家辦公等各種電子商務活動。4、計算機互聯為企事業單位構建自己內部的計算機網絡提供便宜、高速的互聯通路。5、因特網寬帶接入有線電視雙向網具有上網便捷、速率高、費用低、性能可靠等優勢，能夠向用戶提供 各種In ternet服務，包括 WEB訪問、收發EMAIL、網上銀行等。6、數據廣播以DVB （數字視頻廣播）技術為基礎，開展價格適宜的單向業務，具有非常廣闊的 市場前景，主要是數字信息服務（包括金融信息、商品信息、社區服務信息、娛樂信息等 等）、NVOD、音頻點播、電子報刊等。7、遠程教學遠程教學在中小學教學、成人教育、職業培訓等方面都有廣泛的應用

10、，近期將以單向 技術為基礎開展一些廣播式的遠程教學， 待雙向網鋪開后，再逐步開發雙向式的遠程教學。&其它多功能業務如TVOD、話音業務、視頻會議、電視購物、交互式游戲、遠程醫療等。9、網絡管理建成后的網絡將是一個能夠進行集中管理的網絡，在總前端能夠對網上的所有數字和模擬設備進行監測、控制、故障報警和診斷等。通過雙向網的建成，將能夠為有線網絡用戶提供傳統電視傳輸以外的各類多功能服 務。443有線電視外線引入本次有線電視系統的信號由大樓外的有線電視網引入到綜合樓地下一層廣電機房，在有線電視中心內安裝調制器、混合器、放大器、分配器等設備；各房間的有線電視點，在 每層弱電間進行匯接。本次項目有線電視網

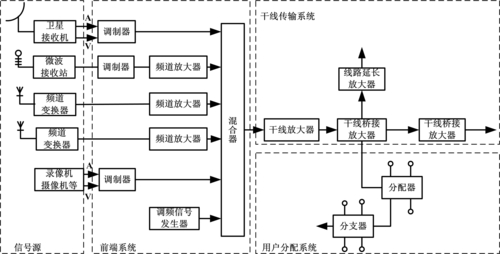

11、絡傳輸系統按照分配-分支方式設計，用戶端電平接近（約為 70 4dB ），保證圖像的傳輸質量，使電視信號在處理和傳輸過程中不失真。444有線電視節目源本次項目有線電視系統的節目源主要通過市有線電視網的接入，獲得市有線電視網提供的幾十套國內電視節目及酒店自辦節目。4.4.5有線電視系統前端本次項目有線點是系統前端只有有線電視信號前端部分，這部分由調制器和混合器組 成。本系統規劃傳送的有線電視頻道有幾十套，電視信號處理方式采用濾波選頻/變頻方式，將所需電視頻道選出后再進行中頻處理， 使其變為輸出穩定的標準電視頻道。 見下圖:中頻處理器經處理后的 有線電視頻道4.4.6管線鋪設及線纜選型本系統由前端

12、一一同軸傳輸主干網絡一一電纜分配網絡三個部分組成。前端設于地下一層廣電機房，信號通過放大器放大后輸送至各層弱電井，在弱電井處經過分配/分支器分配到該層的用戶點。信號的分配采用分配分支方式，以提高系統的隔離度，減少用戶終 端之間的相互干擾 干線，指從放大器至分配器之間的電纜線（這里我們不考慮有線電視進入大樓的線， 這部分由相關部門實施），鋪設于室外電纜溝及弱電豎井中。支線，指從分配器至分支器和分支器至終端插座之間的同軸電纜，支線主要布放于天花板內的線槽中。有線電視機房至各建筑物、樓層設備管理間之間用四芯室外單模光纜連接；建筑物、樓層設備管理間至有線電視分配器采用SYWV - 75 - 9同軸電纜

13、連接；有線電視分配器至分支器采用 SYWV - 75 - 7同軸電纜連接； 分支器至有線電視插座采用 SYWV - 75 - 5同軸電纜連接。447有線電視系統接地大樓內CATV系統的同軸電纜金屬外護套，金屬穿管，設備（或器件）的外露可導電 部分均應相連并接地。系統所采用的屏蔽電纜應穿金屬管敷設， 電纜外層或金屬管與建筑物的避雷帶有良好 的電氣接地。4.5有線電視系統點表序號樓層數量1綜合樓負一層42綜合樓一層173綜合樓二層374綜合樓三層265綜合樓四層166小計1007康樂樓地下二層28康樂樓地下一層149康樂樓一層310小計1911指揮樓一層2012指揮樓二層2213小計4214武警樓一層1715武警樓二層1216小計2917一號樓負一層2718一號樓一層3019一號樓二層1520小計7221二號樓負一層1322二號樓一層1323二號樓二層1324小計3925二號樓一層626二號樓二層1027小計1628五號樓一層629五號樓二層1030小計1631六號樓負一層332六號樓一層433六號樓二層434小計1135七號樓負一層336七號樓一層437七號樓二層438小計1139八號樓負一層340八號樓一層441八號樓二層442小計1143九號樓負一層344九號樓一層445九號樓二層446小計1147合計377終端點具體分布詳見設計圖紙
